您的位置: 首页 > 产品中心 > 排污泵型号参数_排污泵选型_排污泵图片 > 潜水污水泵型号选型 > QW/WQ型潜水无堵塞排污泵

潜水无堵塞排污泵

简要描述:WQ潜水排污泵,QW潜水排污泵,自动搅拌潜水排污泵是一种污水处理用泵,自动保护潜水排污泵具有效率高、节省能源、无堵塞、防缠绕等特点,潜水无堵塞排污泵主要输送带骨头颗粒及各种长纤维的PH值为4-10的浑浊性污水、淤泥、雨水等,输送介质温度不超过60°C。

  • 产品型号:QW/WQ型
  • 厂商性质:生产厂家
  • 更新时间:2024-01-22
  • 访  问  量:51602
详细介绍
品牌博禹材质铸铁
性能不阻塞原理离心原理
泵轴位置边立式叶轮吸入方式单吸式
叶轮结构半开式叶轮数目2
流量10-3000m³/h扬程10-80m
效率65%许过最大粒径5-100mmmm
吸入口径25-500mm排出口径25-500mm

潜水排污泵,潜水无堵塞排污泵,WQ潜水排污泵

一、WQ型潜水无堵塞排污泵产品概述

  潜水排污泵是污水泵系列产品里面比较常用到的一款泵类,因为它不需要另外建设泵房、通常建设一个泵房需要浪费不少的时间及成本也需要不少,QW潜水排污泵系列产品只需要接上出口管道把泵吊入到水池通上电源即可投入使用,大流量重量重的潜水排污泵可以选择耦合式安装对检修维护也及其方便,只需要把耦合装置固定在水池底部,泵带上耦合器顺着耦合器的导轨滑落到水池底部自动与耦合装置出水法兰自动吻合对接即可投入使用,潜水排污泵是博禹在德国同类排污泵的基础上,经过多次优化升级成功的一款排污泵类产品。

  目前口径在150mm以下电机功率在15KW以内的QW潜水排污泵产品可以采用新型的模型制作,在全扬程下运行不会出现超电流的现象,而且还可以在普通型潜水排污泵的基础上增加自动搅拌功能和带切割功能带自动搅拌功能的泵我们把它命名为自动搅拌潜水排污泵、带切割功能的泵我们把它命名为带切割潜水排污泵。所有的产品都可以根据需求外壳均可以采用不锈钢外壳,性能更加稳定效率提高了一个等级,并且整个机身外形更加美丽大方。

另外还可以根据需求定制带漏水、漏电、过载保护功能的潜水排污泵、防止普通类型QW排污泵电机容易出现烧毁的现象出现。

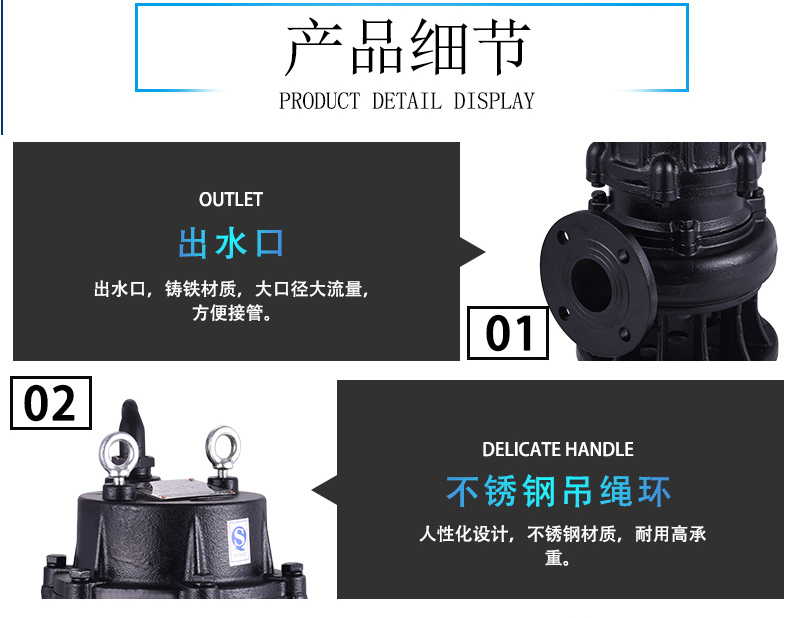

WQ型排污泵图片如下:

潜水排污泵

耦合式潜水排污泵

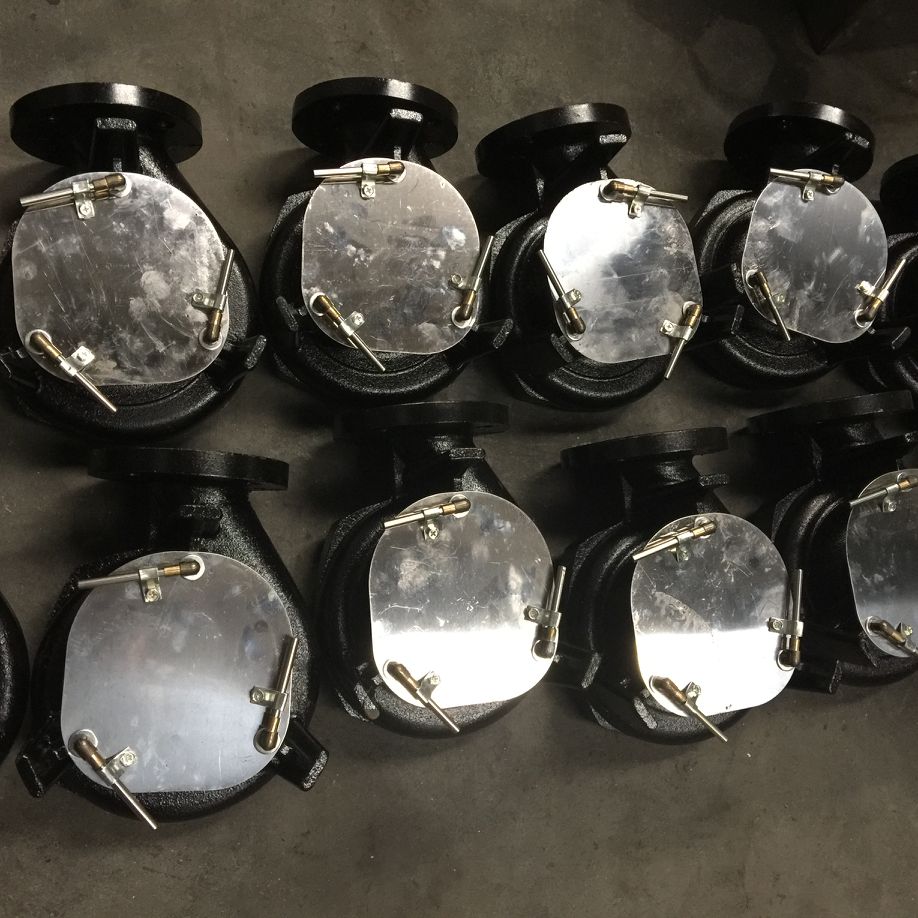

自动搅拌潜水排污泵底部搅匀装置图片如下:

潜水排污泵搅拌装置

移动式潜水泵和固定式潜水泵的区别如下:

   移动式QW潜水泵安装采用泵底盘支承,出口弯管直接与软管连接,安装方便。提取泵时,只需提起预先放置好的连泵链锁即可。该安装型式通常在于电机功率11kW以下的潜水排污泵。

   固定式自动安装采用泵与耦合装置相连。耦合装置由底座、固定于底座上的转接管道、垂直固定于底座上的双导轨、连接转接管道与潜水泵的自动耦合器等组成。耦合底座固定在泵坑底部(在建造污水坑时,预先安装好地脚螺栓,使用时将耦合底座固定),在潜水泵的底端面固定设置两侧带有凹槽的定位架板,底座延伸至潜水 泵下方,垂直固定于底座上的双导轨设置为分别嵌装入定位架板两侧凹槽内并与凹槽滑动配合的支柱导轨,两支柱导轨上端固定设置安装起重吊具的承重横梁支架。在承重横梁上附加起重吊具,如电动葫芦,即可方便地 进行潜水泵的上提及下送,免去了手工操作的高强度消耗及安装吊装架等设施的复杂过程,使潜水泵的维修、更换作业简便,节省人力,提高效率,降低作业成本。 泵在导轨上移动,放下泵时,耦合装置自动地与耦合底座耦合;提取泵时,泵与耦合底座会自动脱落。

WQ潜水泵固定式和移动式QW潜水泵安装效果图

潜水排污泵安装方式

二、WQ潜水排污泵产品用途

1、 工厂、商业严重污染废水的排放。2、 城市污水处理厂排水系统。
3、 住宅区的污水排水站。4、 人防系统排水站、自来水厂的给水装置。
5、 医院、宾馆的污水排放。6、 市政工程、建筑工地。
7、 勘探、矿山配套附机。8、 农村、沼气池、农田灌溉。

三、QW潜水泵/WQ潜水排污泵型号_潜水无堵塞排污泵使用条件

1、 无堵塞潜水排污泵介质温度不超过60℃,介质重度为11.3×103kg/m3,PH值在5-9范围内。
2、 无内自流循环冷却系统的泵,电机部分露出液面不得超过1/2。
3、 本无堵塞潜水排污泵主要零件材料为铸铁,所以不能应用于抽送高度腐蚀液体。

四、QW型潜水排污泵及WQ潜水排污泵产品特点及结构特点

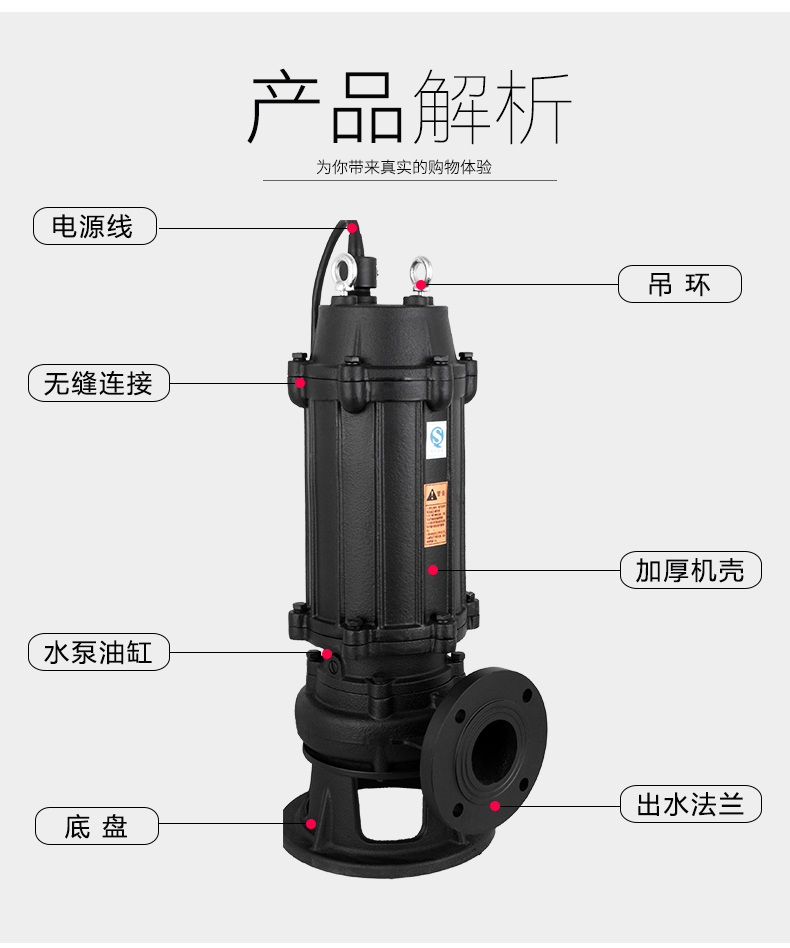

WQ潜水排污泵结构图

五、WQ型潜水排污泵型号表示法及WQ潜水排污泵性能参数表

例如型号:150WQ160-15-15
150--------出口径150mm
WQ-------W代表“污”,Q代表“潜”     QW-移动式潜水排污泵、WQ-固定式潜水排污泵
160--------流量为160m3/h
15---------扬程15m(*个“15”)
15---------配用电机功率15KW(后面“15”)

1、QW潜水排污泵型号/WQ型无堵塞潜水排污泵型号性能参数

1、QW潜水排污泵型号/WQ型无堵塞潜水排污泵型号性能参数

WQ潜水排污泵型号参数潜水排污泵性能参数

如需要更大流量的潜水无堵塞排污泵可以在网页上面搜索框里面搜索:BYWQS型大流量潜水泵

另外如果您觉得该系列QW型排污泵产品重量较重移动不够方便,那么我们建议您选用博禹的便携式潜水排污泵产品。

六、WQ型潜水无堵塞排污泵的选型方法及注意事项

1、生活污水的排放在选用潜水排污泵时它的流量应按生活排水设计秒流量选定;当有排水量调节时,可按生活排水小时流量选定。

2、消防电梯集水池内排水泵流量不小于10L/s。

3、潜水排污泵的扬程按提升高度、管道损失计算确定后,再附加一定的自由水头。自由水头宜采用0.02~0.03MPa。吸水管和出水管流速不应小于0.7m/s,并不宜大于2.0m/s。

4、公共建筑内应以每个生活排水集水池为单元设置一台备用泵,平时宜交互运行。

5、 地下室、设备机房、车库冲洗地面的排水,如有两台及两台以上排污泵时可不设备用泵。当集水池无法设事故排水管时,排污泵应有不间断的动力供应;当能关闭排 水进水管时,可不设不间断动力供应,但应设置报警装置。 当提升带有较大杂质的污、废水时,不同集水池内的潜水排污泵出水管不应合并排出;当提升一般废水时,可按实际情况考虑不同集水池的潜水排污泵出水管合并排 出。

6、两台或两台以上的排污泵共用一条出水管时,应在每台潜水排污泵出水管上装设阀门和止回阀。单台排污泵排水有可能产生倒灌时,应设止回阀。不允许压力排水管与建筑内重力排水管合并排出。

7、当QW排污泵提升含有大块杂物时,潜水排污泵宜带有粉碎装置;当提升含较多纤维物污水时,宜采用大通道潜水排污泵。

8、当QW排污泵电机功率大于等于7.5kW或出水口管径大于等于DN100时,可采用水泵固定自耦装置;当潜水排污泵电机功率小于7.5kW或出水口管径小于DN100时,可设软管移动式安装。

9、污水集水池采用潜水排污泵排水时,应设潜水排污泵固定自耦装置,方便潜水排污泵检修。

10、无堵塞潜水排污泵应能自动启停和现场手动启停。多台无堵塞潜水排污泵可并联交替运行,也可分段投入运行。

七、WQ型潜水无堵塞排污泵定货须知:

一、①产品名称与WQ潜水泵型号②WQ排污泵的口径③WQ型潜水排污泵扬程(m)扬程是很重要的参数很多用户在选型时认为选一台高点扬程的泵可以在低扬程范围内也能用,这种方法一定要纠正,在低扬程工作的潜水排污泵,电流会超出潜水排污泵电机的额定电流从而导致电机容易④的流量⑤WQ无堵塞排污泵的电机功率(KW)⑥WQ潜水泵的转速(r/min)⑦QW潜水泵电压〔V〕⑧无堵塞排污泵的材质(m)⑨是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的WQ潜水
产品型号,请按WQ排污型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和WQ型潜水泵详细参数,由我们博禹泵业的技术专家为您审核把关。

感谢您访问我们博禹泵业专业的,如有任何QW型排污泵的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
