 首页>>自吸泵型号>>离心泵型号参数_离心泵选型_离心泵图片>>立式离心泵型号选型>>立式单级单吸管道离心泵
自吸泵型号

立式单级单吸管道离心泵

点击放大
产品型号:
ISG型
产品报价:
产品特点:
立式离心泵,ISG管道离心泵中只有一个叶轮,是一种广泛的管道离心泵产品,由于液体在立式单级单吸管道离心泵内只有一次增能,所以这种泵扬程比较低,Z高扬程在150米左右。立式离心泵较其他类型立式离心泵的优点有很多,如流量均匀、运转平稳、振动小、转速高、设备安装和维护费用低、适用范围广(包括流量、扬程及对介质性质的适应性)。因此,立式管道离心泵是化工生产中应用极为广泛的一种化工管道离心泵。
  ISG型立式单级单吸管道离心泵的详细资料:

立式离心泵,管道离心泵,ISG管道离心泵

一、ISG型立式单级单吸管道离心泵产品概述:

   ISG管道离心泵也是单级单吸离心泵,由于采用立式结构的设计所以也称为立式离心泵,这种离心泵是按行业标准的性能和尺寸设计的,是一种新型节能产品。它将代替IS型卧式单级管道离心泵,该系列管道离心泵适用于工业和城市给水、排水,也可以用于农业灌溉,供输送清水和性质与水相似的液体,温度不超过80°c,超过80度可以选用热水型管道离心泵或者耐高温型管道离心泵。

二、ISG管道离心泵产品特点

1、ISG管道离心泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,管道离心泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了立式离心泵的运行平稳,振动小、噪音低。
3
立式单级离心泵轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
4
立式单级离心泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、该系列管道离心泵可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6可根据管路布置的要求采用泵的竖式和横式安装。

三、ISG管道离心泵系列主要用途

1、ISG型管道离心泵是离心泵系列产品中zui为常用的一款产品,主要用于输送清水或者类似与清水的的液体之用,ISG型管道离心泵主要适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,ISG离心泵使用温度T80
  2IRG(GRG)型热水管道离心泵广泛适用于:能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,IRG型立式离心泵使用度T120GRG型立式离心泵在IRG热水管道离心泵的基础上增设了外接冷却水装置所以使用温度小于240以内均能使用,使用之前必须外接冷水冷却。

IRG热水管道离心泵图片外形和ISG立式离心泵一样

下图为GRG热水泵图片(GRG在ISG立式离心泵基础上增设了外接冷却水装置)

GRG耐高温管道离心泵
  3IHG型立式化工管道离心泵可以根据用户需求有多种不锈钢材质供选择,IHG立式离心泵主要用于输送不含固体颗粒,具有腐蚀性的化工介质,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120

不锈钢管道离心泵图片如下:

不锈钢管道离心泵
  4ISGB型防爆立式离心泵
用于易燃易爆的环境使用,被输送介质温度为-20℃ ~   120。YG型防爆立式油泵采用防爆电机及铜叶轮可以输送易燃易爆的液体例如汽油、柴油液体.(输送汽油、石油类介质必须使用铜叶轮
材质)
  注:立式管道离心泵吸入压力1.0MPa,或泵系统zui高工作压力1.6MPa,即吸入口压力 泵扬程1.6MPa、管道离心泵静压试验压力为2.5MPa,订货时请注明系统工作压力。管道离心泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。环境温度<40,相对湿度<95

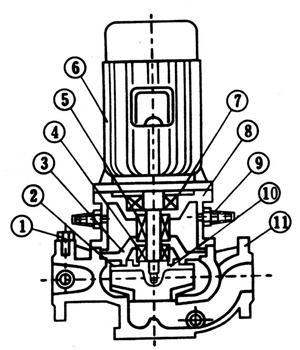

四、ISG管道离心泵结构简图

序号

部件名称

序号

部件名称

ISG离心泵结构图

1

叶轮

5

端盖

2

泵体

6

叶轮螺母

3

机械密封

7

泵轴

4

挡水圈

8

电机

五、ISG管道离心泵型号意义:
ISG管道离心泵型号意义

六、ISG型管道离心泵性能参数表(以下参数只是部分参数更详细参数可以向我们索取)

序号

型号

流量
m3/h

扬程
m

转速
r/min

功率
KW

1

ISG20-160

2.5

32

2900

1.1

2

ISG25-125

4

20

2900

0.75

3

ISG25-160

4

32

2900

1.5

4

ISG25-160A

3.7

28

2900

1.1

5

ISG32-100(I)

6.3

20

2900

1.1

6

ISG32-125

5

20

2900

0.75

7

ISG32-125(I)

6.3

20

2900

1.1

8

ISG32-160

4.5

32

2900

1.5

9

ISG32-160A

4

25

2900

1.1

10

ISG32-160(I)

6.3

32

2900

2.2

11

ISG32-200

4.5

50

2900

3

12

ISG32-200A

4

40

2900

2.2

13

ISG32-200(I)

6.3

50

2900

4

14

ISG40-125

6.3

20

2900

1.1

15

ISG40-125A

5.6

16

2900

0.75

16

ISG40-160

6.3

32

2900

2.2

17

ISG40-160A

5.9

28

2900

1.5

18

ISG40-160B

5.2

24

2900

1.1

19

ISG40-200

6.3

50

2900

4

20

ISG40-200A

5.9

44

2900

3

21

ISG40-200B

5.5

38

2900

2.2

22

ISG40-250

6.3

80

2900

7.5

23

ISG40-250A

5.9

70

2900

5.5

24

ISG40-250B

5.5

60

2900

4

25

ISG40-100(I)

12.5

12.5

2900

1.1

26

ISG40-125(I)

12.5

25

2900

1.5

27

ISG40-125(I)A

10.5

16

2900

1.1

28

ISG40-160(I)

12.5

32

2900

3

29

ISG40-160(I)A

11.7

28

2900

2.2

30

ISG40-160(I)B

10.5

22.5

2900

1.5

31

ISG40-200(I)

12.5

50

2900

5.5

32

ISG40-200(I)A

11.7

44.5

2900

4

33

ISG40-200(I)B

10.5

35

2900

3

34

ISG40-250(I)

12.5

80

2900

11

35

ISG40-250(I)A

11.7

70

2900

7.5

36

ISG40-250(I)B

10.5

60

2900

5.5

37

ISG50-100

12.5

12.5

2900

1.1

38

ISG50-125

12.5

20

2900

1.5

39

ISG50-125A

11.2

17.2

2900

1.1

40

ISG50-160

12.5

32

2900

3

41

ISG50-160A

11.7

28

2900

2.2

42

ISG50-160B

10.5

22.5

2900

1.5

43

ISG50-200

12.5

50

2900

5.5

44

ISG50-200A

11.7

44.5

2900

4

45

ISG50-200B

10.5

35

2900

3

46

ISG50-250

12.5

80

2900

11

47

ISG50-250A

11.7

70

2900

7.5

48

ISG50-250B

10.5

60

2900

5.5

49

ISG50-100(I)

25

12.5

2900

1.5

50

ISG50-100(I)A

22.4

10

2900

1.1

51

ISG50-125(I)

25

20

2900

3

52

ISG50-125(I)A

22.4

16

2900

2.2

53

ISG50-160(I)

25

32

2900

4

54

ISG50-160(I)A

23.4

28

2900

3

55

ISG50-160(I)B

21.6

24

2900

3

56

ISG50-200(I)

25

50

2900

7.5

57

ISG50-200(I)A

23.4

44

2900

7.5

58

ISG50-200(I)B

21.6

37

2900

5.5

59

ISG50-250(I)

25

80

2900

15

60

ISG50-250(I)A

23.4

70

2900

11

61

ISG50-251(I)B

21.6

60

2900

11

62

ISG50-315(I)

25

125

2900

30

63

ISG50-315(I)A

23.4

110

2900

22

64

ISG50-315(I)B

23.6

93

2900

18.5

65

ISG65-100

25

12.5

2900

1.5

66

ISG65-100A

22.4

10

2900

1.1

67

ISG65-125

25

20

2900

3

68

ISG65-125A

22.4

16

2900

2.2

69

ISG65-160

25

32

2900

4

70

ISG65-160A

23.4

28

2900

3

71

ISG65-160B

21.6

24

2900

2.2

72

ISG65-200

25

50

2900

7.5

73

ISG65-200A

23.4

44

2900

5.5

74

ISG65-200B

21.6

37

2900

4

75

ISG65-250

25

80

2900

15

76

ISG65-250A

23.4

70

2900

11

77

ISG65-250B

21.6

60

2900

11

78

ISG65-315

25

125

2900

30

79

ISG65-315A

23.4

110

2900

22

80

ISG65-315B

21.6

93

2900

18.5

81

ISG65-100(I)

50

12.5

2900

3

82

ISG65-100(I)A

44.8

10

2900

2.2

83

ISG65-125(I)

50

20

2900

5.5

84

ISG65-125(I)A

44.8

16

2900

4

85

ISG65-160(I)

50

32

2900

7.5

86

ISG65-160(I)A

46.8

28

2900

5.5

87

ISG65-160(I)B

43.2

24

2900

4

88

ISG65-200(I)

50

50

2900

15

89

ISG65-200(I)A

46.8

44

2900

11

90

ISG65-200(I)B

43

37

2900

7.5

91

ISG65-250(I)

50

80

2900

22

92

ISG65-250(I)A

46.8

70

2900

18.5

93

ISG65-250(I)B

43

60

2900

15

94

ISG65-315(I)

50

125

2900

37

95

ISG65-315(I)A

45.8

110

2900

30

96

ISG65-315(I)B

43

93

2900

30

97

ISG80-100

50

12.5

2900

3

98

ISG80-100A

44.8

10

2900

2.2

99

ISG80-125

50

20

2900

5.5

100

ISG80-125A

44.8

16

2900

4

101

ISG80-160

50

32

2900

7.5

102

ISG80-160A

46.8

28

2900

5.5

103

ISG80-160B

43.2

24

2900

4

104

ISG80-200

50

50

2900

15

105

ISG80-200A

46.8

44

2900

11

106

ISG80-200B

43

37

2900

7.5

107

ISG80-250

50

80

2900

22

108

ISG80-250A

46.8

70

2900

18.5

109

ISG80-250B

43

60

2900

15

110

ISG80-315

50

125

2900

37

111

ISG80-315A

45.8

110

2900

30

112

ISG80-315B

43

93

2900

30

113

ISG80-315C

41

85

2900

22

114

ISG80-350

50

150

2900

55

115

ISG80-350A

44

142

2900

45

116

ISG80-350B

40

135

2900

37

117

ISG80-100(I)

100

12.5

2900

5.5

118

ISG80-100(I)A

89

10

2900

4

119

ISG80-125(I)

100

20

2900

11

120

ISG80-125(I)A

89

16

2900

7.5

121

ISG80-160(I)

100

32

2900

15

122

ISG80-160(I)A

93.5

28

2900

11

123

ISG80-160(I)B

86.4

24

2900

7.5

124

ISG80-200(I)

100

50

2900

22

125

ISG80-200(I)A

93.5

44

2900

18.5

126

ISG80-200(I)B

86.4

37

2900

15

127

ISG80-250(I)

100

80

2900

37

128

ISG80-250(I)A

93.5

70

2900

30

129

ISG80-250(I)B

86.4

60

2900

22

130

ISG80-315(I)

100

125

2900

75

131

ISG80-315(I)A

93.5

110

2900

55

132

ISG80-315(I)B

86.4

93

2900

45

133

ISG80-315(I)C

80

85

2900

37

134

ISG100-100

100

12.5

2900

5.5

135

ISG100-100A

89

10

2900

4

136

ISG100-125

100

20

2900

11

137

ISG100-125A

89

16

2900

7.5

138

ISG100-160

100

32

2900

15

139

ISG100-160A

93.5

28

2900

11

140

ISG100-160B

86.4

24

2900

7.5

141

ISG100-200

100

50

2900

22

142

ISG100-200A

93.5

44

2900

18.5

143

ISG100-200B

86.4

37

2900

15

144

ISG100-250

100

80

2900

37

145

ISG100-250A

93.5

70

2900

30

146

ISG100-250B

86.4

60

2900

22

147

ISG100-315

100

125

2900

75

148

ISG100-315A

93.5

110

2900

55

149

ISG100-315B

86.4

93

2900

45

150

ISG100-350

100

150

2900

90

151

ISG100-350A

88

142

2900

75

152

ISG100-350B

80

135

2900

55

153

ISG100-100(I)

160

12.5

2900

11

154

ISG100-125(I)

160

20

2900

15

155

ISG100-125(I)A

143

16

2900

11

156

ISG100-160(I)

160

32

2900

22

157

ISG100-160(I)A

150

28

2900

18.5

158

ISG100-200(I)

160

50

2900

37

159

ISG100-200(I)A

150

44

2900

30

160

ISG100-200(I)B

138

37

2900

22

161

ISG100-250(I)

160

80

2900

55

162

ISG100-250(I)A

150

70

2900

45

163

ISG100-250(I)B

138

60

2900

37

164

ISG125-100

160

12.5

2900

11

165

ISG125-100A

143

10

2900

7.5

166

ISG125-125

160

20

2900

15

167

ISG125-125A

143

16

2900

11

168

ISG125-160

160

32

2900

22

169

ISG125-160A

150

28

2900

18.5

170

ISG125-160B

138

24

2900

15

171

ISG125-200

160

50

2900

37

172

ISG125-200A

150

44

2900

30

173

ISG125-200B

138

37

2900

22

174

ISG125-250

160

80

2900

55

175

ISG125-250A

150

70

2900

45

176

ISG125-250B

138

60

2900

37

177

ISG125-315

160

125

2900

90

178

ISG125-315A

150

110

2900

75

179

ISG125-315B

143

100

2900

75

180

ISG125-315C

134

88

2900

55

181

ISG150-125

160

24

2900

11

182

ISG150-125A

150

16

2900

7.5

183

ISG150-160

160

32

2900

22

184

ISG150-160A

150

28

2900

18.5

185

ISG150-160B

140

24

2900

15

186

ISG150-200

160

50

2900

37

187

ISG150-200A

150

44

2900

30

188

ISG150-200B

140

38

2900

22

189

ISG150-250

200

80

2900

75

190

ISG150-250A

187

70

2900

55

191

ISG150-250B

172

60

2900

45

192

ISG150-315

200

125

2900

110

193

ISG150-315A

187

110

2900

90

194

ISG150-315B

172

93

2900

75

195

ISG150-350

160

150

2900

110

196

ISG150-350A

150

142

2900

90

197

ISG150-350B

140

135

2900

75

198

ISG100-125

50

5

1450

1.5

199

ISG100-160

50

8

1450

2.2

200

ISG100-160A

46

6

1450

1.5

201

ISG100-200

50

12.5

1450

4

202

ISG100-200A

44.7

10

1450

3

203

ISG100-250

50

20

1450

5.5

204

ISG100-250A

46

17

1450

4

205

ISG100-250B

40.5

13

1450

3

206

ISG100-315

50

32

1450

11

207

ISG100-315A

46

27.9

1450

7.5

208

ISG100-315B

40.5

21

1450

5.5

209

ISG100-125(I)

80

5

1450

2.2

210

ISG100-160(I)

80

8

1450

4

211

ISG100-160(I)A

72

6.5

1450

3

212

ISG100-200(I)

80

12.5

1450

5.5

213

ISG100-200(I)A

72

10

1450

4

214

ISG100-250(I)

80

20

1450

11

215

ISG100-250(I)A

75

17.5

1450

7.5

216

ISG100-250(I)B

69

15

1450

5.5

217

ISG100-315(I)

80

32

1450

15

218

ISG100-315(I)A

75

27.5

1450

11

219

ISG100-315(I)B

70

24

1450

11

220

ISG100-400(I)

80

50

1450

22

221

ISG100-400(I)A

75

44

1450

18.5

222

ISG100-400(I)B

70

38

1450

15

223

ISG125-125

100

5

1450

2.2

224

ISG125-160

100

8

1450

4

225

ISG125-160A

87

6

1450

3

226

ISG125-200

100

12.5

1450

7.5

227

ISG125-200A

89

10

1450

5.5

228

ISG125-250

100

20

1450

11

229

ISG125-250A

93.5

17.5

1450

7.5

230

ISG125-250B

87

15

1450

5.5

231

ISG125-315

100

32

1450

15

232

ISG125-315A

91

27

1450

11

233

ISG125-315B

87

24

1450

11

234

ISG125-400

100

50

1450

30

235

ISG125-400A

94

44

1450

22

236

ISG125-400B

87

37.5

1450

18.5

237

ISG125-200(I)

160

12.5

1450

11

238

ISG125-200(I)A

143

10

1450

7.5

239

ISG125-250(I)

160

20

1450

15

240

ISG125-250(I)A

147

17

1450

11

241

ISG125-250(I)B

134

14

1450

7.5

242

ISG125-315(I)

160

32

1450

22

243

ISG125-315(I)A

150

28

1450

18.5

244

ISG125-315(I)B

138

24

1450

15

245

ISG125-400(I)

160

50

1450

37

246

ISG125-400(I)A

150

44

1450

30

247

ISG125-400(I)B

138

38

1450

30

248

ISG150-200

200

12.5

1450

11

249

ISG150-200A

176

10

1450

7.5

250

ISG150-250

200

20

1450

15

251

ISG150-250A

184

17

1450

11

252

ISG150-250B

167

14

1450

7.5

253

ISG150-315

200

32

1450

22

254

ISG150-315A

187

28

1450

18.5

255

ISG150-315B

173

24

1450

15

256

ISG150-400

200

50

1450

37

257

ISG150-400A

187

44

1450

30

258

ISG150-400B

174

38

1450

30

259

ISG150-200(I)

200

12.5

1450

15

260

ISG150-200(I)A

179

10

1450

11

261

ISG150-250(I)

200

20

1450

18.5

262

ISG150-250(I)A

187

17.5

1450

15

263

ISG150-250(I)B

173

14

1450

11

264

ISG150-315(I)

200

32

1450

30

265

ISG150-315(I)A

187

28

1450

22

266

ISG150-315(I)B

173

24

1450

18.5

267

ISG150-400(I)

200

50

1450

45

268

ISG150-400(I)A

187

44

1450

37

269

ISG150-400(I)B

173

37.5

1450

30

270

ISG200-200

200

12.5

1450

15

271

ISG200-200A

179

10

1450

11

272

ISG200-250

200

20

1450

18.5

273

ISG200-250A

187

17.5

1450

15

274

ISG200-250B

173

14

1450

11

275

ISG200-315

200

32

1450

30

276

ISG200-315A

187

28

1450

22

277

ISG200-315B

173

24

1450

18.5

278

ISG200-400

200

50

1450

45

279

ISG200-400A

187

44

1450

37

280

ISG200-400B

173

37.5

1450

30

281

ISG200-200(I)

400

12.5

1450

22

282

ISG200-200(I)A

358

10

1450

18.5

283

ISG200-250(I)

400

20

1450

30

284

ISG200-250(I)A

358

16

1450

22

285

ISG200-250(I)B

322

13

1450

18.5

286

ISG200-315(I)

400

32

1450

55

287

ISG200-315(I)A

374

28

1450

45

288

ISG200-315(I)B

346

24

1450

37

289

ISG200-400(I)

400

50

1450

90

290

ISG200-400(I)A

374

44

1450

75

291

ISG200-400(I)B

347

38

1450

55

292

ISG200-400(I)C

320

32

1450

45

293

ISG250-250

550

20

1450

45

294

ISG250-250A

490

16

1450

37

295

ISG250-315

550

32

1450

75

296

ISG250-315A

515

28

1450

55

297

ISG250-315B

476

24

1450

45

298

ISG250-400

550

50

1450

110

299

ISG250-400A

515

44

1450

90

300

ISG250-400B

476

37.5

1450

75

301

ISG300-235I

1080

40

1450

160

302

ISG300-235IA

965

32

1450

132

303

ISG300-250

720

20

1450

55

304

ISG300-250A

600

17

1450

45

305

ISG300-315

720

32

1450

90

306

ISG300-315A

650

28

1450

75

307

ISG300-315B

580

24

1450

55

308

ISG300-400

720

50

1450

132

309

ISG300-400A

660

44

1450

110

注:以上参数只是部分性能参数如没有选到合适的型号参数可以向我们索取

七、ISG管道离心泵安装说明

1、立式离心泵安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免管道离心泵泵运行时损坏叶轮和泵体。
2、立式离心泵安装时管道重量不应加在水泵上,以免使泵变形。
3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
4、为了ISG管道离心泵维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
5、立式离心泵安装后拨动泵轴,叶轮应无磨擦声或卡死现象,否则应将泵拆开检查原因。
6、立式离心泵分硬性联接安装和柔怀联接安装两种(见联接方式)。

八、ISG管道离心泵结构图

ISG冷水型立式离心泵结构图


ISG管道离心泵结构图

1

取压塞

ISG型立式离心泵结构说明:

1.立式离心泵与电机同端盖,轴向尺寸缩短,结构简单。

2.管道离心泵泵体上设有取压孔和放水孔。

3.ISG管道离心泵泵体上设有排气阀,工作前能拐车放泵内空气。

4.立式离心泵泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。

2

排气阀

3

叶轮

4

机械密封

5

挡水圈

6

电机

7

8

联体座

9

叶轮螺母

10

泵体

11

放水阀

IRG热水立式离心泵结构图

IRG热水管道离心泵

1

取压

IRG热水型立式离心泵结构说明:

1.热水型立式离心泵泵体与上部结构中间装有隔热盖,适用于介质温度T<120度的场合。

2.热水型立式离心泵泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。

3.可根据用户要求隔热盖内安装风冷装置。

2

排气阀

3

叶轮

4

机械密封

5

轴承

6

电机

7

联体座

8

挡水圈

9

叶轮螺母

10

泵体

11

放水阀

GRG高温型立式离心泵结构

GRG高温管道离心泵

1

排气阀

GRG高温型立式离心泵结构说明:

1.高温型管道离心泵泵体与上部结构中间采用外供水隔热和冷却,可以适用于温度-45度~ 240度的高温场合。

2.高温型管道离心泵泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。

3.高温型管道离心泵采用组合式密封,下端为进口钛合金密封环的中型高温机械密封。



九、ISG型立式单级单吸管道离心泵订货须知:

 一、产品名称与型号口径立式泵扬程(m)流量电机功率(KW)转速(r/min)电压〔V材质是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的立式离心泵产品型号,请按立式泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供
ISG型的设计图纸和详细参数,由我们博禹泵业的技术专家为您审核把关。

     我们还可以在立式泵的性能参数下做成卧式离心泵

该立式管道离心泵可以替代SG型管道增压泵产品使用。

 产品所属管道离心泵系列,感谢您访问我们博禹泵业的如有任何立式离心泵疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

产品相关关键字: 立式离心泵 管道离心泵 ISG管道离心泵 ISG离心泵 ISG管道泵
 如果你对ISG型立式单级单吸管道离心泵感兴趣,想了解更详细的产品信息,填写下表直接与厂家联系:

留言框

  • 产品:

  • 留言内容:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 详细地址:

  • 省份:

  • 验证码:

    请输入计算结果(填写阿拉伯数字),如:三加四=7
 相关同类产品:
ISG型立式单级单吸管道离心泵  SG立式管道增压泵  YG型防爆管道离心泵
PBG型低噪音增压水泵  GDL立式多级管道离心泵  PBG型立式管道式屏蔽泵
ISGB便拆式管道离心泵  BYQDL高效节能离心水泵  GD型单级单吸管道泵
BYWFG无密封管道离心泵


上海博禹泵业有限公司 版权所有 总访问量:8975620 地址:上海市青浦区金泽工业园 邮编:201718
地区:苏、浙、赣、京、吉、晋、云、渝、蒙、青、桂。
联系人:方经理 电话:021-59261119 手机:13764677048,QQ:点击这里给我发消息
地区:鲁、粤、闵、津、辽、陕、贵、鄂、甘、新。
联系人:杨经理 电话:021-59265067 手机:13636413314,QQ:点击这里给我发消息
地区:沪、皖、冀、豫、黑、琼、川、湘、宁、藏。
联系人:袁经理 电话:021-59261799 手机:18049892802,QQ:点击这里给我发消息
GoogleSitemap 网址:www.junzehb.com ICP备案号:沪ICP备08101754号-6

上海博禹泵业提供的水泵产品主要有:自吸泵,排污泵等泵类产品,是国内知名的泵供应商

扫一扫访问手机站扫一扫访问手机站
访问手机站
