吸粉泵|粉末输送气动吸粉泵

简要描述:吸粉泵,粉末泵,粉末输送泵可有效应用于多种干燥粉末的输送:如颜料,塑料行业的增塑剂,阻/燃 剂,丙烯酸树脂,硅树脂等有机粉;吸粉泵|粉末输送气动吸粉泵还可以用于精细化工、医药原料及中间体生产行业以及其它的轻质粉末输送。

  • 产品型号:BY型
  • 厂商性质:生产厂家
  • 更新时间:2018-05-06
  • 访  问  量:2545
详细介绍

粉泵,吸粉泵,粉末输送泵

、吸粉泵|粉末输送气动吸粉泵产品概述

本公司生产的粉泵是一种全新的气动高效轻质粉末输送泵,能更快速,更清洁地输送和处理各种干式工艺制备的粉末。实践证明,结构简单的粉末输送泵与传统复杂的粉末输送系统(如空气混合输送、螺旋输送、刮板输送)相比,具有更便捷的使用性,更好的经济性。

本公司生产的气动吸粉泵共有4种规格。进出口尺寸分别为1″、1.5″、2″、3″、4″,流体部件材质有:铝合金、球墨铸铁、聚丙烯、不锈钢、隔膜根据不同膜片材质分别有:ding腈橡胶、氯丁橡胶、聚乙烯、三道橡胶、聚 醚橡胶、氟橡胶、聚四氟乙烯、聚二氟乙烯。以满足不同介质的需要。

该系列气动吸粉泵可以分为两系列一系列属于由第三代气动隔膜泵改装而成的粉泵,另外一种是由第四代气动隔膜泵改装而成的粉泵,两款泵的主要区别是第四代粉泵比第三代粉泵吸力更大、流量及扬程也相对更大。

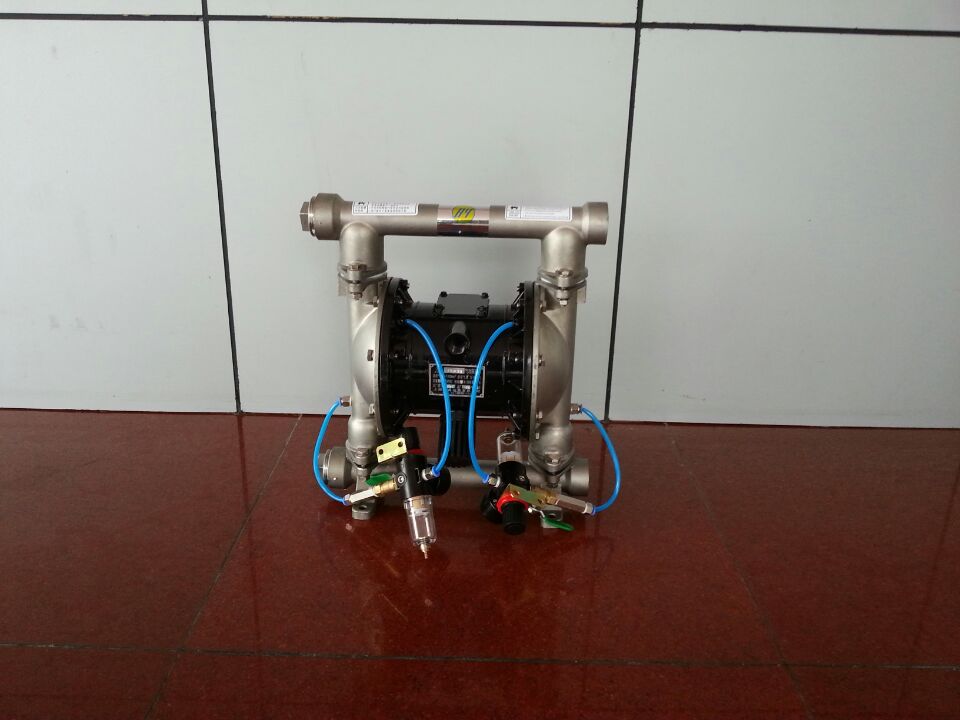

第三代粉末输送泵图片如下

粉末输送泵

第四代粉末输送泵图片如下

粉泵

二、气动吸粉泵工作原理

气动吸粉泵工作原理:在粉末输送泵的两个对称工作腔中,各装有一块有弹性的隔膜,连杆将两块隔膜结成一体,在气源进口出安装两位五通电磁阀,压缩空气从泵的进气接头进入中间体后,推动两个工作腔内的隔膜,驱动连杆联结的隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背面排出泵外。当活塞达到行程终点,配气阀机构则自动的将压缩空气引入另一工作腔,推动隔膜泵朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出。

三、气动吸粉泵主要用途

  粉末输送泵可有效应用于多种干燥粉末的输送:如颜料,塑料行业的增塑剂,阻燃剂,丙烯酸树脂,硅树脂等有机粉;精细化工、医药原料及中间体生产行业以及其它的轻质粉末输送用完全封密的输送模式,直接把粉末从容器内输送到你的配方处,减少工作环境的粉尘污染;整合了技术的无死点气阀,配合全新的自动气流分配诱导流化系统,性能可靠,故障率低,能有效防止启动瞬间粉末的突然喷出;杜绝了传统压送过程中因压实结块而产生的堵塞现象,大大提高了输送效率;流化气体和输送气体可以分离,避免物料与空气接触氧化和潮湿;可以方便的随处移动使用,即放即用,便于安装调试;替代手动输送粉末,减轻了工人的劳动强度;输送的粉体堆积密度zui高可达800kg/m3 ;zui大的虹吸高度达4m。

四、吸粉泵|粉末输送气动吸粉泵选型注意事项

粉料堆积密度必须小于0.8g/cm3而且干燥,小于等于150目。

输送距离与颗粒大小和堆积密度有关(二氧化硅45米,面粉12米);

密度越大,输送距离和流量越小。

五、气动吸粉泵性能参数表

型号

Model 1

流量

Dischage
m3/h

扬程

Head

出口压力
Exit
Pressure
kgf/cm2

吸程
Sucked
lift

zui大允许颗粒直粒
Max grain D

zui大供气压力
Max
Pressure
kgf/cm2

zui大空气
消耗量
Max air
consumption
m3/min









BY40

0~2

0~5

1

4.5

0.6

BY50

0~3

0~5

1

0.9

BY65

0~4

0~5

1

3

0.9

BY80

0~8

0~5

10

1.5

BY100

0~10

0~5

1

3

10

1.5

 六、订货须知:
一、①产品名称与
气动吸粉泵型号②气动吸粉泵口径③气动吸粉泵扬程(m)④气动吸粉泵流量⑤气动吸粉泵空气消耗量(KW)⑥气动吸粉泵尺寸(r/min)⑦气动吸粉泵材质〔V〕⑧气动吸粉泵吸程(m)⑨气动吸粉泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的
气动吸粉泵产品型号,请按
粉末输送泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供
设计图纸和详细参数,由我们博禹泵业的技术专家为您审核把关。

感谢您访问我们博禹泵业的【www.junzehb.com 】我们还是zui专业的自吸泵生产厂家,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
