 首页>>自吸泵型号>>液下泵型号参数_液下泵选型_液下泵图片>>不锈钢液下泵型号选型>>机床冷却水液下泵
自吸泵型号

机床冷却水液下泵

点击放大
产品型号:
BYQDY型
产品报价:
产品特点:
机床泵,机床冷却泵,机床冷却水泵用于电火花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。该机床液下泵除了适应于各种机床冷却及冲洗以外,机床冷却水液下泵还可以用于医药化工、实验装置及冷却液的输送与循环之用。
  BYQDY型机床冷却水液下泵的详细资料:

机床泵,机床冷却泵,机床液下泵

一、机床冷却水液下泵产品概述

机床冷却泵用于输送机床冷却液、润滑油、冷凝水输送,工业清洗设备和其它适合浸入式泵使用的场合。BYQD机床泵适用于无腐蚀性液体,BYQDN机床冷却泵适用于轻度腐蚀性液体。具体用于电火花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。
机床冷却水泵运行条件

二、机床冷却泵工作条件

不含固体颗粒或纤维的液体。
液体温度:常温型-15℃~+70℃
          热水型+70℃~+120℃
环境温度:最高+40℃
海拔:最高+1000m
当该机床液下泵
在环境温度大于40℃或海拔高于1000m下运行时,由于空气密度低冷却效果差,电机输出功率会有一定降低。泵在上述情况下运行电机功率需配大。
如用户不作要求,本厂提供水泵的电源要求均为380V、50HZ。但根据用户要求,可提供特殊规格、特殊频率(50HZ、60HZ)、特殊电压(110V-660V)的电源用泵。

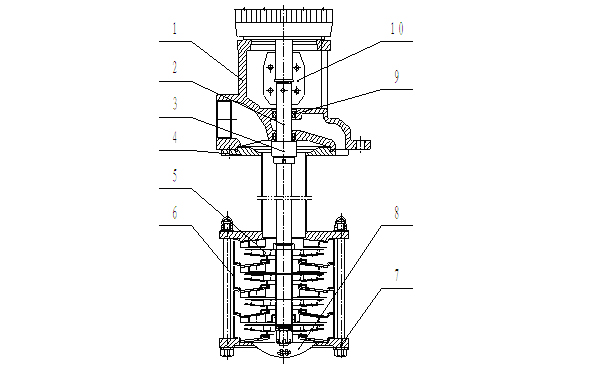

三、机床冷却泵结构图


机床冷却泵结构图零部件明细

序号

名称

材料

1

电机座

HT200

2

泵轴

1Cr18Ni9Ti

3

机械密封


4

联接管焊装


5

叶轮

1Cr18Ni9Ti

6

导流器

1Cr18Ni9Ti

7

底板


8

滤网

1Cr18Ni9Ti

9

油封


10

联轴夹块

HT200


橡胶件

四、机床冷却水液下泵型号意义

BYQDY(N)10-50—600
BYQDY— 博禹轻型多级液下泵
(N)— 全不锈钢
10 — 流量m3/h
50—扬程m
600— 液下深度mm
五、机床冷却水液下泵性能参数表

型号

配用电机
(kW)

流量
Q(m3/h)

0.3

0.6

0.9

1.2

1.5

1.8

BYQDY0.9-7

0.37

扬程H(m)

7.7

7.4

7

6.4

5.7

4.7

BYQDY0.9-14

0.37

15.4

14.8

14

12.8

11.4

9.4

BYQDY0.9-21

0.37

23.1

22.2

21

19.2

17.1

14.1

BYQDY0.9-28

0.37

30.8

29.6

28

25.6

22.8

18.8

BYQDY0.9-35

0.37

38.5

37

35

32

28.5

23.5

BYQDY0.9-42

0.55

46.2

44.4

42

38.4

34.2

28.2

BYQDY0.9-49

0.55

53.9

51.8

49

44.8

39.9

32.9

BYQDY0.9-56

0.75

61.6

59.2

56

51.2

45.6

37.6

BYQDY0.9-63

0.75

69.3

66.6

63

57.6

51.3

42.3

BYQDY0.9-70

0.75

77

74

70

64

57

47

BYQDY0.9-77

1.1

84.7

81.4

77

70.4

62.7

51.7

BYQDY0.9-842

1.1

92.4

88.8

84

76.8

68.4

56.4

BYQDY0.9-91

1.1

100.1

96.2

91

83.2

74.1

61.1

BYQDY0.9-98

1.1

107.8

103.6

98

89.6

79.8

65.8

BYQDY0.9-105

1.5

115.5

111

105

96

85.5

70.5

BYQDY0.9-112

1.5

123.2

118.4

112

102.4

91.2

75.2

BYQDY0.9-119

1.5

130.9

125.8

119

108.8

96.9

79.9

BYQDY0.9-126

1.5

138.6

133.2

126

115.2

102.6

84.6

BYQDY0.9-133

1.5

146.3

140.6

133

121.6

108.3

89.3

BYQDY0.9-140

2.2

154

148

140

128

114

94

BYQDY0.9-147

2.2

161.7

155.4

147

134.4

119.7

98.7

BYQDY0.9-154

2.2

169.4

162.8

154

140.8

125.4

103.4

BYQDY0.9-161

2.2

177.1

170.2

161

147.2

131.1

108.1

BYQDY0.9-168

2.2

184.8

177.6

168

153.6

136.8

112.8

BYQDY0.9-175

2.2

192.5

185

175

160

142.5

117.5

BYQDY0.9-182

2.2

200.2

192.4

182

166.4

148.2

122.2


配用电机
(kW)

流量
Q(m3/h)

1.6

2

2.4

2.8

3.2

3.6

BYQDY2.4-8

0.55

扬程H(m)

8.5

8.3

8

7.6

7.3

7

BYQDY2.4-16

0.55

17

16.6

16

15.2

14.6

14

BYQDY2.4-24

0.75

25.5

24.9

24

22.8

21.9

21

BYQDY2.4-32

1.1

34

33.2

32

30.4

29.2

28

BYQDY2.4-40

1.1

42.5

41.5

40

38

36.5

35

BYQDY2.4-48

1.5

51

49.8

48

45.6

43.8

42

BYQDY2.4-56

1.5

59.5

58.1

56

53.2

51.1

49

BYQDY2.4-64

1.5

68

66.4

64

60.8

58.4

56

BYQDY2.4-72

1.5

76.5

74.7

72

68.4

65.7

63

BYQDY2.4-80

1.5

85

83

80

76

73

70

BYQDY2.4-88

1.5

93.5

91.3

88

83.6

80.3

77

BYQDY2.4-96

2.2

102

99.6

96

91.2

87.6

84

BYQDY2.4-104

2.2

110.5

107.9

104

98.8

94.9

91

BYQDY2.4-112

2.2

119

116.2

112

106.4

102.2

98

BYQDY2.4-120

2.2

127.5

124.5

120

114

109.5

105

BYQDY2.4-128

3

136

132.8

128

121.6

116.8

112

BYQDY2.4-136

3

144.5

141.1

136

129.2

124.1

119

BYQDY2.4-144

3

153

149.4

144

136.8

131.4

126

BYQDY2.4-152

3

161.5

157.7

152

144.4

138.7

133

BYQDY2.4-160

3

170

166

160

152

146

140

BYQDY2.4-168

3

178.5

174.3

168

159.6

153.3

147

BYQDY2.4-176

4

187

182.6

176

167.2

160.6

154

BYQDY2.4-184

4

195.5

190.9

184

174.8

167.9

161

BYQDY2.4-192

4

204

199.2

192

182.4

175.2

168

型号

配用电机

流量
Q(m3/h)

2.4

3

4

4.8

6

BYQDY4-8

0.55

扬程H(m)

8.5

8.2

8

7.5

7

BYQDY4-16

0.75

17

16.4

16

15

14

BYQDY4-24

0.75

25.5

24.6

24

22.5

21

BYQDY4-32

1.1

34

32.8

32

30

28

BYQDY4-40

1.1

42.5

41

40

37.5

35

BYQDY4-48

1.5

51

49.2

48

45

42

BYQDY4-56

1.5

59.5

57.4

56

52.5

49

BYQDY4-64

1.5

68

65.6

64

60

56

BYQDY4-72

2.2

76.5

73.8

72

67.5

63

BYQDY4-80

2.2

85

82

80

75

70

BYQDY4-88

2.2

93.5

90.2

88

82.5

77

BYQDY4-96

3

102

98.4

96

90

84

BYQDY4-104

3

110.5

106.6

104

97.5

91

BYQDY4-112

3

119

114.8

112

105

98

BYQDY4-120

3

127.5

123

120

112.5

105

BYQDY4-128

3

136

131.2

128

120

112

BYQDY4-136

4

144.5

139.4

136

127.5

119

BYQDY4-144

4

153

147.6

144

135

126

BYQDY4-152

4

161.5

155.8

152

142.5

133

BYQDY4-160

4

170

164

160

150

140

BYQDY4-168

4

178.5

172.2

168

157.5

147

BYQDY4-176

5.5

187

180.4

176

165

154

以上参数只是部分参数,如需要流量8-60立方之间的任意参数我公司都可以提供,液下深度根据用户要求定做。

六、机床冷却水液下泵订货须知

1、订货时请说明水箱或容器的深度,以便选择机床泵的结构形式。
2、机床泵输送特殊液体时,请在合同中注明液体的名称、温度、密度、浓度、粘性等,以便合理选配机床泵材质和机床泵电机功率。
3、当对机床泵流量、机床泵扬程、机床泵电源等方面有特殊要求时,请在合同中注明。
感谢您访问我们上海博禹泵业公司的网站【www.junzehb.com 】,如有任何机床冷却水液下泵的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务
