 首页>>自吸泵型号>>磁力泵型号参数_磁力泵选型_磁力泵图片>>不锈钢磁力泵型号选型>>自吸不锈钢磁力泵
自吸泵型号

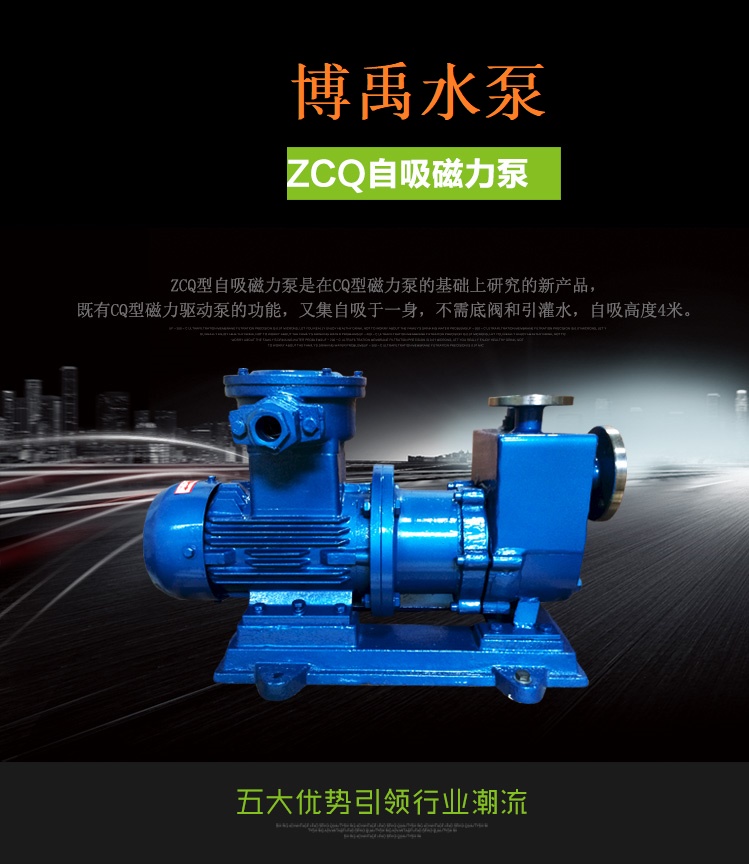

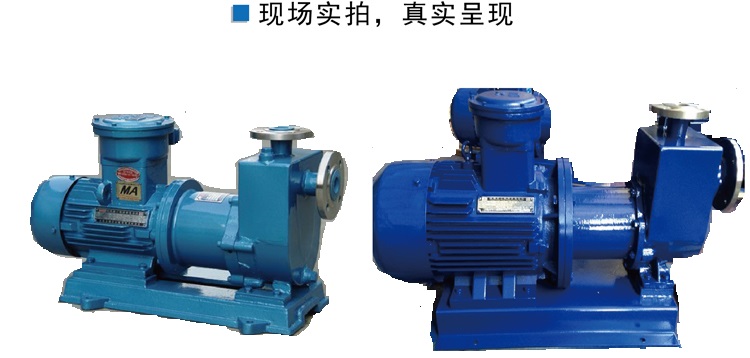

自吸不锈钢磁力泵

点击放大
产品型号:
ZCQ型
产品报价:
产品特点:
自吸磁力泵,不锈钢自吸磁力泵是根据众用户的要求,在CQ型磁力泵的基础上吸取国外Z新技术,并经过本厂工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代先进水平。
  ZCQ型自吸不锈钢磁力泵的详细资料:

自吸磁力泵,不锈钢自吸磁力泵

一、ZCQ自吸磁力泵设计原理

  自吸磁力是在自吸泵的基础上.采用磁力耦合实现力矩的无接触传递,是无轴封、全密封、无泄漏、耐腐蚀、无污染的新型环保型自吸磁力泵。

    1)自吸磁力是一种不存在动密封的无泄漏流体输送机械。主要针对叶片泵中的离心泵进行设计,通常由泵体、隔离套及连接部件组成能够承受压力的密闭的密封腔体。在密封腔体的外部一个旋转的永磁场,并通过磁场的作用,带动密封腔体内部的磁性转子部件同步旋转,而密封腔体内部的转子部件带动叶轮实现对流体的做功。由于由定子部件组成的密闭的密封腔体不存在动密封,并且带动叶轮做功的旋转轴不穿出密闭的密封腔体。从而保证了磁力泵的零泄漏、无污染。

    (2)自吸磁力结构设计通常由电动机、磁力耦合器和离心泵组成,其主要特点是利用磁力耦合器传递动力,当电动机带动磁力耦合器外磁转子旋转时,磁力线穿过间隙和隔离套-作用于内磁转子上,使泵转子与电动机同步旋转,无机械接触地传递扭矩,泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动封,因而流体完全在密封腔内,没有外泄的缝隙,因此,完成了封闭的全过程,达到了无泄漏的技术要求。

    (3)自吸磁力运用先进的技术设计,在水力上遵循了原自吸泵的优点及特性。它取消了传统的机械密封装置,将电动机与泵的钢性连接改为无接触的柔性连接,从根本上消除了轴封泄漏。

二、ZCQ自吸磁力泵的工作原理

  驱动机带动泵外磁转子通过磁场作用与内磁转子连接并带动叶轮转动,当自吸磁力内充满液体时,叶轮在驱动机的带动下高速旋转.在旋转过程中一面不断吸人介质(液体).一面又不断将吸入的介(液体)排除,叶片驱使液体旋转.如此连续做功,液体在压力《与速度能的作用下,产生离心力。在离心力的作用下,液体沿叶流道从中心向四周甩出,经过泵体(泵壳)送人排出管道,被输送到工作地点。

三、ZCQ自吸磁力泵结构简图

 1.泵体

 2.静环
 3.动环
 4.加水螺栓
 5.叶轮
 6.密封圈
 7.隔板
 8.隔离层
 9.外磁钢总成
 10.内磁钢总成
 11.泵轴
 12.轴套
 13.联接架
 14.电机

四、ZCQ自吸磁力驱动泵主要特点

自吸磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,自吸磁力泵是有广泛的用途,我们真诚地向用户推荐这种产品。

五、ZCQ自吸磁力泵性能参数表

型 号

口径

扬程
m

流量
L/min

电机功率
KW

转速
r/min

电压
V

自吸性能
m/3分

进口
mm

出口
mm

ZCQ25-20-115

25

20

15

110

1.1

2900

380

4

ZCQ32-25-115

32

25

15

110

1.1

2900

380

4

ZCQ32-25-145

32

25

25

110

1.1

2900

380

4

ZCQ40-32-132

40

32

20

180

2.2

2900

380

4

ZCQ40-32-160

40

32

32

180

4

2900

380

4

ZCQ50-40-145

50

40

25

240

4

2900

380

4

ZCQ50-40-160

50

40

32

220

4

2900

380

4

ZCQ65-50-145

65

50

25

280

5.5

2900

380

4

ZCQ65-50-160

65

50

32

450

7.5

2900

380

4

ZCQ80-65-125

80

65

20

800

7.5

2900

380

4

ZCQ80-65-160

80

65

32

800

15

2900

380

4

ZCQ100-80-160

100

80

32

1500

22

2900

380

4

注:泵体材质不锈钢1Cr18Ni9Ti 也可根据用户要求定制氟塑料材质

ZCQ自吸磁力驱动泵订货须知

一、①产品名称与不锈钢自吸磁力泵型号②的口径③不锈钢自吸磁力泵实际使用工况的扬程需要多少(m)④不锈钢自吸磁力泵使用工况的流量需要多少不锈钢自吸磁力泵电机功率(KW)⑥转速(r/min)⑦不锈钢自吸磁力泵的电压〔V〕⑧不锈钢自吸磁力泵所输送的液体是什么不锈钢自吸磁力泵需要的吸程是多少m以便我们的为您正确选型。
二、若已经由设计单位选定我公司的
不锈钢自吸磁力泵产品型号,请按型号直接向上海博禹泵业有限公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们博禹泵业的技术专家为您审核把关。

感谢您访问我们博禹泵业的,如有任何不锈钢自吸磁力泵的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
