 首页>>自吸泵型号>>隔膜泵型号参数_隔膜泵选型_隔膜泵图片>>气动隔膜泵型号选型>>第一代气动隔膜泵
自吸泵型号

第一代气动隔膜泵

点击放大
产品型号:
QBY1
产品报价:
产品特点:
第一代气动泵,第一代隔膜泵既能抽送流动的液体,第一代气动隔膜泵又能输送 一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
  QBY1第一代气动隔膜泵的详细资料:

第一代气动泵,第一代隔膜泵,QBY1隔膜泵

一、第一代气动隔膜泵概述:

    第一代隔膜泵是一种新型输送机械,是目前国内最新颖的一种水泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。

二、第一代隔膜泵优点:

1、隔膜泵不需灌引水.第一代隔膜泵吸程高达5m.扬程达70m.出口压力≥6bar。

2、第一代隔膜泵流动宽敞,通过性能好.允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;

3、第一代隔膜泵扬程、流量可通过气阀开度实现无级调节气压调节在1—7 bar之间;

4、该第一代隔膜泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;

5、第一代隔膜泵不必用电.在易燃、易爆场所使用安全可靠;

6、第一代隔膜泵可以浸没在介质中工作;

7、第一代隔膜泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷,泵会自地动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;

8、第一代隔膜泵结构简单、易损件少,该第一代隔膜泵结构简单,安装、维修方便,气动隔膜泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

9、第一代隔膜泵可输送较粘的液体粘度在1万厘泊以下;

10、第一代隔膜泵无须用油润滑,即使空转.对隔膜泵也无任何影响,这是隔膜泵的最大特点。

三、第一代气动隔膜泵型号参数

型号

Model 1

流量

Dischage
m3/h

扬程

Head
m

出口压力
Exit
Pressure
kgf/cm2

吸程
Sucked
lift
m

最大允许颗粒直粒
Max grain D

最大供气压力
Max
Pressure
kgf/cm2

最大空气
消耗量
Max air
consumption
m3/min

材 料 Materials


ZL104

不锈钢
1Cr18Ni9Ti

铸铁
HT200

增强
聚丙烯
Enhanced
Polypropy lene

QBY1-10

0~0.8

0~50

6

5

1

7

0.6

QBY1-15

0~1

0~50

6

5

1

7

0.3

QBY1-25

0~2.4

0~50

6

7

2.5

7

0.6

QBY1-40

0~8

0~50

6

7

4.5

7

0.6

QBY1-50

0~12

0~50

6

7

8

7

0.9

/

QBY1-65

0~16

0~50

6

7

8

7

0.9

/

QBY1-80

0~24

0~50

6

7

10

7

1.5

/

QBY1-100

0~30

0~50

6

7

10

7

1.5

/

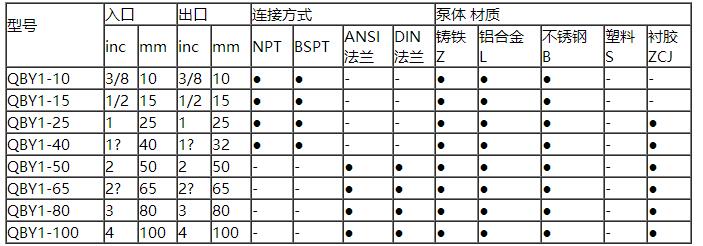

第一代隔膜泵规格型号:

型号



入口

出口

连接方式

泵体 材质

inc

mm

inc

mm

NPT

BSPT

ANSI

法兰

DIN

法兰

铸铁

Z

铝合金

L

不锈钢

B

塑料

S

衬胶

ZCJ

QBY1-10

3/8

10

3/8

10

-

-

-

-

QBY1-15

1/2

15

1/2

15

-

-

-

-

QBY1-25

1

25

1

25

-

-

-

QBY1-40

1?

40

1?

32

-

-

-

QBY1-50

2

50

2

50

-

-

-

QBY1-65

2?

65

2?

65

-

-

-

QBY1-80

3

80

3

80

-

-

-

QBY1-100

4

100

4

100

-

-

-

四、第一代气动隔膜泵主要外形尺寸表:

型号



A

B

C

D

E

H1

H2

H3

H

螺纹

法兰式

NPT/BSPT

ANSI

DIN

QBY1-10

135

48

218

144

12

34

176

10

226

3/8"

-

-

QBY1-15

135

48

218

144

12

34

176

10

226

1/2"

-

-

QBY1-25

236

145

381

248

12

46

344

18

412

1"

-

-

QBY1-40

236

145

381

248

12

50

348

18

428

1?"

-

-

QBY1-50

320

220

518

347

14

50

521

27

609

-

QBY1-65

320

220

494

347

14

99

526.4

50

718

-

QBY1-80

360

240

634

455

18

96

696

50

842

-

QBY1-100

360

240

574

455

18

120

719

50

953.5

-

法兰端尺寸根据相应的标准设计,按设计给定,也可以根据客户的设计生产。



  第一代气动隔膜泵订货须知:
一、①产品名称与第一代隔膜泵型号②第一代隔膜泵口径③第一代隔膜泵扬程(m)④第一代隔膜泵流量⑤第一代隔膜泵材质,如需要食品上使用可以选用
不锈钢气动隔膜泵⑥第一代隔膜泵输送的介质⑦第一代隔膜泵用气量⑧第一代隔膜泵吸程(m)⑨第一代隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的第一代隔膜泵产品型号,请按第一代隔膜泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们博禹泵业的技术专家为您审核把关。

如果你想选择电机驱动的隔膜泵可以选择DBY型电动隔膜泵替代。
感谢您访问我们博禹泵业的网站www.junzehb.com 如有任何
第一代气动隔膜泵的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

产品相关关键字: 第一代气动泵 第一代隔膜泵 QBY1隔膜泵 QBY1气动隔膜泵
