 首页>>自吸泵型号>>排污泵型号参数_排污泵选型_排污泵图片>>潜水泵型号选型>>大流量潜水轴流泵型号
自吸泵型号

大流量潜水轴流泵型号

点击放大
产品型号:
QZ系列
产品报价:
产品特点:
大流量潜水轴流泵运行范围广泛,能适用于各种场合,如用于农田灌溉、城市给排水、市政防洪抢险以及各类水利工程等。潜水轴流泵产品设计新颖,大流量潜水轴流泵主要特点是特别适用于流量大扬程小的工况使用。与普通潜水泵相各个大流量潜水轴流泵型号可以应用于大部分场合进行排水作业。
  QZ系列大流量潜水轴流泵型号的详细资料:

潜水轴流泵,潜水轴流泵型号,大流量潜水轴流泵

一、QZ潜水轴流泵产品概述

   潜水混流泵与潜水轴流均为干式电动机,大型泵机组,可采用多种安装方式,主要用于农田排灌、船坞升降水位、城市给排水、防洪和市政、水利工程等。主要型号包括QHD型导叶式潜水混流泵、QHL型蜗壳式潜水混流泵、Qz型潜水轴流泵等。该类型潜水轴流泵泵的主要特点是大流量、低扬程、效率高。

二、QZ潜水轴流主要特点如下:

    1)叶轮、导叶模型均经过模型实验,泵效率能达到85%左右。

    2)合理选择屯动机冲片种类,降低制造成本,细长的电动机外形有利于提高泵效率。

    3)QZ潜水泵采用多个独立的橡胶密封圈串联使用,保证电缆密封装置可靠,同时对电缆进行横向密封,将电缆与电缆护套制成一体化结构,这样即使在电缆外层橡套破损的情况下,仍能保持良好密封,有效地阻止水进入电动机腔内。

    4)接线盒与电动机腔完全分隔独自密封,即使电缆破损,也不至于导致电动机腔漏水。

    5)电动机定子采用F级绝缘( 1550c),每相并配有过热过载保护,电动机内部设计泄漏、轴承温升保护。

    6)采用圆柱滚子轴承、圆锥滚子轴承承受轴向力与径向力;并保证转轴悬臂很短,减少轴的挠度,增加密封和轴承寿命,减少振动,使得运转平稳。

    7)采用多重机械密封,确保电动机腔内不漏水。油室内的油在润滑机械密封的同时,将机械密封摩擦副表面的热量带走。

    8)大流量潜水轴流泵抽送的水流经电动机外壳,保证电动机冷却。

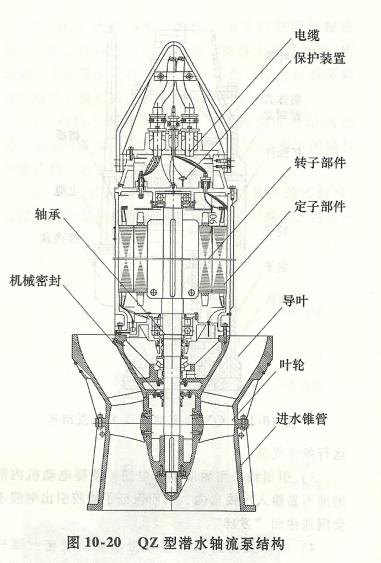

三、QZ系列潜水轴流泵结构图

 潜水轴流泵结构图

卧式潜水轴流泵

卧式潜水轴流泵

立式潜水轴流泵

立式潜水轴流泵

四、潜水轴流泵安装方式供不同工况选择

 潜水轴流泵主要分为固定简易落地安装、固定落地式安装、卧式安装、漂浮式安装、斜式安装几种形式1、潜水轴流泵固定简易落地安装示意图

潜水轴流泵固定简易落地安装

2、潜水轴流泵固定落地式安装示意图

潜水轴流泵固定落地式安装图

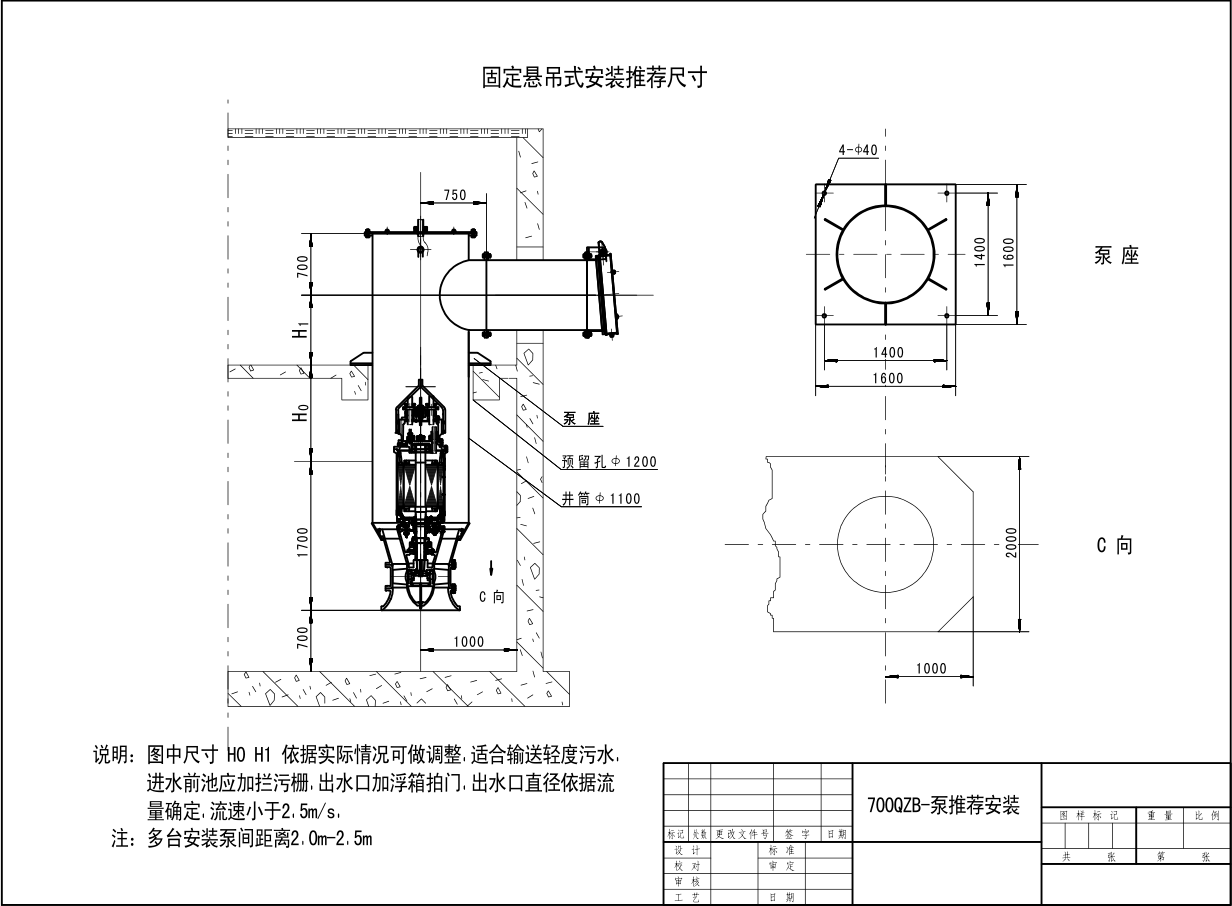

3、潜水轴流泵固定悬吊式安装示意图

潜水轴流泵固定悬吊式安装示意图

4、潜水轴流泵卧式安装示意图

潜水轴流泵卧式安装示意图

5、潜水轴流泵斜式安装示意图

潜水轴流泵斜拉式安装示意图

6、潜水轴流泵浮筒式安装示意图

潜水轴流泵浮筒式安装示意图

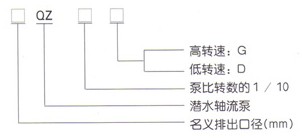

五、QZ潜水轴流泵型号意义

潜水轴流泵型号意义六、潜水轴流泵型号_大流量潜水轴流泵型号

潜水轴流泵参数表潜水轴流泵型号参数

六、大流量潜水轴流泵型号型号订货须知

1、订货前确认好需要的大流量潜水轴流泵流量m3/h,大流量潜水轴流泵需要的扬程多少米。2、大流量潜水轴流泵所输送的介质。3、需要的大流量潜水轴流泵材质。4、大流量潜水轴流泵的外形尺寸及大流量潜水轴流泵的重量是否满足需求等,确认好以上信息才能选择一款合适的潜水轴流泵型号。

产品相关关键字: 轴流泵 潜水轴流泵 潜水轴流泵型号 大流量潜水泵 QZ轴流泵
