 首页>>自吸泵型号>>>>阀门型号参数_阀门选型_阀门图片>>自力式压力调节阀
自吸泵型号

自力式压力调节阀

点击放大
产品型号:
BYZZYP
产品报价:
产品特点:
自力式调节阀,自力式压力调节阀是不需要任何外来能源,依靠介质自身压差就可以实现调节的新型节能阀门。选用不同的阀门材质,可用于各种工况管道气体、液体等介质的自动调节。
  BYZZYP自力式压力调节阀的详细资料:

自力式调节阀,压力调节阀,ZZYP自力式调节阀

一、ZZYP自力式压力调节阀概述

  自力式调节阀是zui常用的一种压力调节阀,和其它电动调节阀或气动调节阀相比,自力式调节阀zui大的优点是依靠管道介质自身的压力变化就可以进行自动工作的压力调节阀。并且可以根据用户工况的需要,在规定的压力范围内压力值可以随意调整。所以自力式调节阀可以在无电和无气的场合正常工作。不需要考虑驱动源的问题,而且还节省了能源。配用不同的阀门材质,该系列叶轮调节阀可广泛的用在了各种生产行业设备中液体、气体等介质压力的自动调节。

二、ZZYP自力式调节阀工作原理

   ZZYP自力式调节阀主要由压力调节阀配用平衡弹簧等部件组成,有阀前压力调节型和阀后压力调节型两种作用形式供客户选择。自力式调节阀是根据力学原理来设计的。主要工作原理是先把管道的介质引进执行机构产生力作用推动,来控制阀芯元件上下位移即控制阀门的开度的大小,来达到自动调节的作用,是即可以恒压又可以减压的新型节能压力调节阀。

ZZYP自力式压力调节阀适用范围

依据不同的工况条件的需求自力式调节阀可以做成三种阀盖型式的压力调节阀:1、普通型压力调节阀(主要使用与一般工况)、2、长颈型压力调节阀(该系列的压力调节范围比较广泛)、3、散热效果好的压力调节阀也属于耐高温压力调节阀(温度在350~550℃之间都可以使用)。

ZZYP压力调节阀的执行机构依据不同的工艺环境的需要也可以做成三种不同的型式:1、膜片式执行机构(采用一般的膜片或者增强型膜片)、2、活塞式执行机构、3、金属膜片式执行机构(波纹管执行机构)。

、ZZYP压力调节阀型号意义

自力式调节阀依据各种不同的使用场合的需要做成的三种自力式调节阀的型号:1、ZZYP单座自力式调节阀;ZZYM套筒自力式调节阀;ZZYN双座自力式调节阀。客户可以根据自己的工况例如压差、使用温度、输送的介质状态以及泄漏量要求标准来选择合适的压力调节阀。


类别

型号

类别

型号

单座压闭型自力式调节阀

ZZYP-16~64B

单座压闭型自力式调节阀

ZZYP-16~64K

双座压闭型自力式调节阀

ZZYN-16~64B

双座压闭型自力式调节阀

ZZYN-16~64K

套筒压闭型自力式调节阀

ZZYM-16~64B

套筒压闭型自力式调节阀

ZZYM-16~64K

注:1.压闭型自力式调节阀主要用作阀后压力的调节,当阀后的压力升高时,阀门就关闭,以达到减压,稳定压力的目的。

  2.压开型自力式调节阀用作阀后的压力调节,当阀后的压力升高时,阀门就打开,以达到泄压,稳定压的目的。

五、ZZYP压力调节阀性能指标及参数

控制精度%

±8

允许泄
漏量

硬密封(L/H)

单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量

软密封(ml/min)

DN(mm)

20

25

32

40

50

65

80

100

125

150

200

0.15

0.3

0.45

0.6

0.9

1.7

4.0

6.75

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN(mm)

10

12

15

20

额定流量系数Kv

1.8

2.4

4.4

4

11

20

30

48

75

120

190

300

480

760

允许压差(MPa)

2.5

2.0

1.6

1.0

公称压力(MPa)

1.6 4.0 6.4

固有流量特性

快开

保证调压阀正常工作
的zui小压差P(MPa)

0.05

压力分段范围
(KPa)

15~50  40~80  60~100  80~140  120~80
160~220 200~260 240~300 280~350 330~400
380~450 430~500 480~560 540~620 600~700
680~800 780~900 800~1000 900~2000

工作温度℃

液体≤140;气体≤80;配冷凝器和散热片≤350

适合介质

气体、蒸汽、低粘度液体

法兰尺寸、型式

PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凹式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) 

结构长度

按GB12221-89标准

可配附件

冷凝器(用于介质为蒸汽的场合)、散热片等。

执行机构信号接口

内螺纹M16×1.5

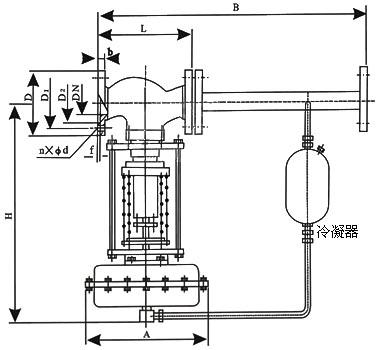

 六、ZZYP自力式调节阀安装尺寸

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

B

233

332

373

522

673

980

1200

H







MPa

15~140

475

520

540

710

780

840

880

915

120~300

455

500

520

690

760

800

870

880

280~500

450

490

510

680

750

790

860

870

480~1000

445

480

670

740

780

850

860

600~1500

445

570

600

820

890

950

950

1000

1000~2500

445

570

600

820

890

950

950

1000

A







MPa

15~140

φ282

φ308

120~300

φ232

280~1000

φ196

φ196

φ282

600~2500

φ85

φ96

大约重量(Kg)

26

37

42

72

90

114

130

144

180

导压管接口螺纹

M16×15

 七、ZZYP自力式调节阀的订货须知

订货前需要确认1、自力式调节阀所使用的工况自力式调节阀所输送的介质,2、自力式调节阀需要的口径mm,3、需要的公称压力与压差,4、阀体材质以及密封材质,5、所选用的适应的温度是否能满足工况要求。

产品相关关键字: 自力式调节阀 压力调节阀 ZZYP压力调节阀 ZZYP调节阀 ZZYP自力式调节阀
 如果你对BYZZYP自力式压力调节阀感兴趣,想了解更详细的产品信息,填写下表直接与厂家联系:

留言框

  • 产品:

  • 留言内容:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 详细地址:

  • 省份:

  • 验证码:

    请输入计算结果(填写阿拉伯数字),如:三加四=7
