小型防爆循环水式真空泵

点击放大
产品型号:
BYK
产品报价:
产品特点:
小型防爆真空泵,循环水真空泵,循环水式真空泵主要用于抽取易燃易爆的气体,或者易燃易爆的环境使用,例如化工厂、煤矿等环境,并且小型防爆循环水式真空泵叶轮还可以才用铜叶轮制作而成。
  BYK小型防爆循环水式真空泵的详细资料:

防爆真空泵,循环水真空泵,循环水式真空泵

一、小型防爆循环水式真空泵产品概述

该系列防爆真空泵主要适用与易燃易爆的环境或者所抽气体属于易燃易爆的气体,例如矿井底下的瓦斯或者采用不锈钢材质的不锈钢真空泵可以抽取化工厂里各种容器里面易燃性的气体。在运用抽取易燃易爆的气体时首先得保证电机采用防爆电机,如果抽取的气体没有腐蚀性, 叶轮请采用青铜材质的铜叶轮。注:在购买该防爆真空泵时一定要注意该系列循环水式防爆真空泵使用中必须需要液体作循环之用,如果抽的气体与水会发生化学反应作用请使用与该气体不会产生化学反应的液体方能起到防爆之用。

小型防爆真空泵被广泛用于石油、化工、制药、食品、制糖工业等领域。由于在工作过程中,气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生爆炸,所以其应用更加广泛。

二、循环水式防爆真空泵主要应用领域



真空过滤

(化学制品过滤厂,化学制品处理厂,铁矿厂,采矿业,磷肥厂,造纸厂,家禽加工厂,选煤厂)

蒸汽回收

(蒸馏器,装卸站)

水泵引水

(自来水厂)

冷凝器水箱补水

(电站)

真空蒸馏

(牛奶厂,食品厂,化工厂,纸浆厂)

烘干

(化工、医药制造业)

真空消毒

(医院,医务室,实验室)

木材处理/干燥



挤出成型

(塑料行业)

医药/实验室真空

成型

(塑料,聚乙烯,橡胶,轮胎等制造业)

溶剂回收

浸渍

(食品加工,木器加工,纺织厂,胶合板厂,电线杆的制造等)

土壤净化

真空包装

液体脱气

(食品加工,水软化,瓶装厂)

萃取

压缩空气再生

(纸浆,钢铁,汽车,玻璃,化工)

制革

食品加工

(食品加工厂,牛奶厂)

罐装

三、循环水式防爆真空泵工作原理

小型防爆真空泵如图(1)所示叶轮3偏心地安装在泵体之内,起动时向泵内注入一定高度的水,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环1,水环下部内表面与轮毂相切,沿箭头方向旋转,在前半转过程中,循环水式防爆真空泵水 环内表面逐渐与轮毂脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在后半转过 程中,水环内表面逐渐与轮毂靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周,叶 片间的空间吸排气一次,许多空间不停地工作,循环水式防爆真空泵就连续不断地抽吸或压送气体。
循环水式防爆真空泵由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排周,因此,在工作过程中,必须不断地给防爆真空泵供水,以冷却和补充泵内消耗的水,满足泵的工作要求。
当循环水式防爆真空泵排出的气体不再利用时,在循环水式防爆真空泵排气口上接有气水分离器,废气和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。随着工作时间的延长,工作水温度会不断地升高,这时需从供水管供给冷水,以降低工作水的温度,保证泵能达到所要求的技术要求和性能指标。

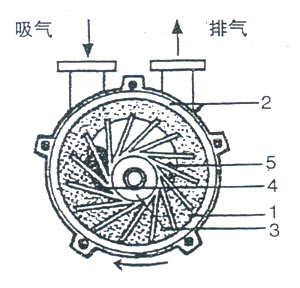

1、水环。2、泵盖。3、叶轮。4、吸气口。5、排气口  图1 循环水环真空泵工作原理图

当小型防爆循环水式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分,气体由排气管输送到所需系统而工作水经过分离器进入防爆真空泵内。压缩气体时,工作水极易热,水由泵排气口排出,温度会变的较高,要由供水管不断地供给冷水.以补充被放走的水,同时起冷却作用,使工作水温度不致过高,从而保证压缩机性能,达能技术指标,满工艺要求。


防爆真空泵及压缩机系统由(压缩机)、电动机、气水分离器管路组成,如图5所示。
防爆真空泵及压缩机与气水分离器的工作过程如下:气体由管路经阀门进入防爆真空泵或压缩机,然后经排气管进入气水分离器中,经气水分离器排气管排出。当作为压缩机使用时,经压缩机排出的气水混合物在气水分离器中分离后,气体经阀门输送到需要压缩气体的系统上去。防爆真空泵或压缩机内的工作水是由气水分离器不经冷却排至真空泵重新使用,其余工作水由供水管补充,供水量的大小,由供水管上的阀门来调整。
气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。抽吸气体时,吸气口压力低于大气压,而排气口压力等于大气压,气水分离器有溢水管;压送气 体时,吸气口为常压(也可为真空状态),排气口压力高于一个大气压,为保证输送气体压力,气水分离器的水位通过溢水开关来控制。

四、小型防爆真空泵型号性能参数表

产品型号

极限压力

Mbar(Pa)

zui大气量

M3/min

功 率

KW

转 速

Rpm

水耗量

L/min

噪 声

dB(A)

重 量

Kg

BYK-2060B

33(3300)

0.45

1.1

2880

~2

62

20

BYK-2061B

33(3300)

0.87

1.5

2880

~2

65

22

BYK-2070B

33(3300)

1.33

2.35

2880

~2.5

66

31

BYK-2071B

33(3300)

1.83

3.85

2880

~4.2

72

42

BYK-5110B

33(3300)

2.75

4

1450

~7

63

78

BYK-5111B

33(3300)

3.83

5.5

1450

~8.5

68

100

BYK-5121B

33(3300)

4.68

7.5

1450

~10

69

145

BYK-5131B

33(3300)

6.68

11

1450

~15

73

165

BYK-5161B

33(3300)

8.3

15

970

~20

74

252

BYK-6110B

33(3300)

2.75

4

1450

~7

63

107

BYK-6111B

33(3300)

3.83

5.5

1450

~8.5

68

142

BYK-6121B

33(3300)

4.68

7.5

1450

~10

69

198

BYK-6131B

33(3300)

6.68

11

1450

~15

73

238

BYK-6161B

33(3300)

8.3

15

970

~20

74

350

注:1、表中所列数据在下列技术条件下测出:
① 大气压力101325Pa(1013mbar)
② 进水温度15℃
③ 吸入空气温度20℃
④ 空气相对湿度70%
2、 性能允许偏差±10%

五、订货须知

一、请提供以下详细数据:①小型防爆真空泵所使用的环境及所抽的什么气体②小型防爆真空泵的真空度要求单位PA或MPA③小型防爆真空泵抽速要求单位L/S或M3/MIN④小型防爆真空泵的使用条件和功况条件⑤小型防爆真空泵的电机功率(KW)⑥小型防爆真空泵的转速(r/min)⑦小型防爆真空泵的电压〔V〕⑧小型防爆真空泵的进出口口径⑨小型防爆真空泵是否带附件,以便我们的为您正确选型。

该防爆真空泵还可以作为自吸泵引水之用,能让自吸泵自吸能力大大提高。
