 首页>>自吸泵型号>>离心泵型号参数_离心泵选型_离心泵图片>>立式离心泵型号选型>>立式多级管道离心泵
自吸泵型号

立式多级管道离心泵

点击放大
产品型号:
GDL
产品报价:
产品特点:
立式多级离心泵,立式多级管道离心泵主要适用于高压运行系统中冷热清水的循环和增压,高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
  GDL立式多级管道离心泵的详细资料:

立式多级离心泵,多级管道泵

一、GDL立式多级离心泵产品概述

立式多级离心泵主要是靠多个叶轮旋转时产生的离心力而输送液体。立式多级离心泵的转速较高,操作方便可靠,易于实现自动化和远距离操作,因此购置和修理费用都较低廉。

该系列立式多级离心泵产品在起动前需先灌泵,泵禁止空转液体必须能自流到泵体里,否则容易损坏机械密封。

二、GDL立式多级离心泵产品特点:
   GDL多级离心泵采用立式节段式外加不锈钢壳体结构,使得多级管道泵的进出口位于同一水平线上且口径相同,能像阀门一样安装在管路中,它同时集中了多级泵之高压,立式泵之占地面积小及管道泵之安装方便的优点,同时由于采用了优秀的水力模型,所以它还具有高效节能、运行平稳等优点,而且轴封采用耐磨机械密封,无泄露,使用寿命长。
 为了能更好的满足用户的要求,本公司还开发了出水口位于上部的GDLS型,其进出口可以有不同的相对位置(0ο90ο180ο安装,使用极为方便。
   为了使用户能更加安全、可靠的使用该型多级泵,本公司特别研制了便拆式结构型,它除具有GDLGDLS的一切优点外,更为您更换机械密封等易损件提供了更加方便、快捷、省力的途径,使GDL管道离心泵更无忧运行与维护。

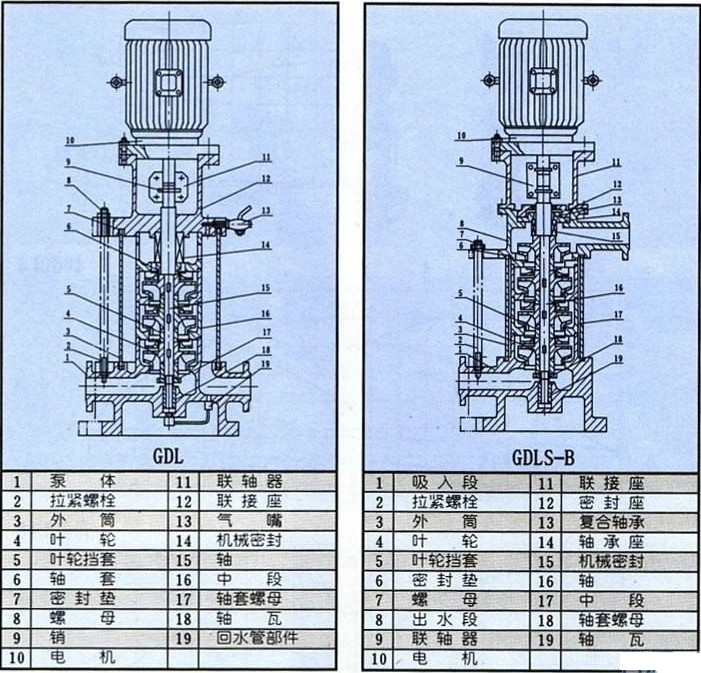

三、GDL立式多级离心泵结构图

GDL立式多级管道离心泵结构图
四、GDL立式多级离心泵应用范围
   GDL多级泵主要适用于高压运行系统中冷热清水的循环和增压,高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
五、GDL立式多级离心泵工作条件
   1、本型多级泵可输送清水或物理化学性质类似于清水的液体。 液体温度:-15οC~+120οC
  2、工作压力:最大工作压力<2.5MPa,即系统压力=入口压力+闭阀工作时的压力<2.5MPa
  3、周围环境的温度应低于40οC,相对湿度不超过95%
  4、输送含腐蚀性介质及热液体时,请于订货时提出,以便采用特殊的材料满足使用要求。

六、GDL立式多级离心泵型号意义:

例如:80GDL36-12X5
80-进出口直径(mm)
GDL- 立式多级管道离心泵
36-额定流量(m3/h)
12-额定扬程(m)
5-泵级数

七、GDL立式多级离心泵性能参数

型号

流量m3/h

扬程m

吸程m

电机功率kw

25GDL2-12×3



2

36

7.5

1.1

25GDL2-12×4

48

1.1

25GDL2-12×5

60

1.5

25GDL2-12×6

72

1.5

25GDL2-12×7

84

2.2

25GDL2-12×8

96

2.2

25GDL2-12×9

108

2.2

25GDL2-12×10

120

3

25GDL2-12×11

132

3

25GDL2-12×12

144

3

25GDL4-11×3

4





















33

1.1

25GDL4-11×4

44

1.5

25GDL4-11×5

55

2.2

25GDL4-11×6

66

2.2

25GDL4-11×7

77

3

25GDL4-11×8

88

3

25GDL4-11×9

99

3

25GDL4-11×10

110

4

25GDL4-11×11

121

4

25GDL4-11×12

132

4

25GDL4-11×13

143

4

40GDL6-12×3



















6

36

1.5

40GDL6-12×4

48

2.2

40GDL6-12×5

60

2.2

40GDL6-12×6

72

3

40GDL6-12×7

84

3

40GDL6-12×8

96

4

40GDL6-12×9

108

4

40GDL6-12×10

120

4

40GDL6-12×11

132

5.5

40GDL6-12×12

144

5.5

50GDL12-15×2

















12

30

7

































2.2

50GDL12-15×3

45

3

50GDL12-15×4

60

4

50GDL12-15×5

75

5.5

50GDL12-15×6

90

5.5

50GDL12-15×7

105

7.5

50GDL12-15×8

120

75

50GDL12-15×9

135

11

50GDL12-15×10

150

11

50GDL18-15×3

18















45

4

50GDL18-15×4

60

5.5

50GDL18-15×5

75

7.5

50GDL18-15×6

90

7.5

50GDL18-15×7

105

11

50GDL18-15×8

120

11

50GDL18-15×9

135

15

50GDL18-15×10

150

15

65GDL24-12×2

















24

24

6

















3

65GDL24-12×3

36

4

65GDL24-12×4

48

5.5

65GDL24-12×5

60

7.5

65GDL24-12×6

72

7.5

6S5GDL24-12×7

84

11

65GDL24-12×8

96

11

65GDL24-12×9

108

15

65GDL24-12×10

120

15

80GDL36-12×2

















36

24

















5.5

4

80GDL36-12×3

36

5.5

80GDL36-12×4

48

7.5

80GDL36-12×5

60

11

80GDL36-12×6

72

11

80GDL36-12×7

84

15

80GDL36-12×8

96

15

80GDL36-12×9

108

18.5

80GDL36-12×10

120

18.5

80GDL54-14×2

54











28

5











7.5

80GDL54-14×3

42

11

80GDL54-14×4

56

15

80GDL54-14×5

70

18.5

80GDL54-14×6

84

18.5

80GDL54-14×7

98

22

100GDL72-14×2











72

28











4.5

11

100GDL72-14×3

42

15

100GDL72-14×4

56

18.5

100GDL72-14×5

70

22

100GDL72-14×6

84

30

100GDL72-14×7

98

30

八、GDL立式多级管道离心泵订货须知:
一、①产品名称与立式多级离心泵型号②立式多级离心泵口径③立式多级离心泵扬程(m)④立式多级离心泵流量⑤立式多级离心泵电机功率(KW)⑥立式多级离心泵转速(r/min)⑦立式多级离心泵电压〔V〕⑧立式多级离心泵吸程(m)⑨立式多级离心泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的
立式多级离心泵产品型号,请按立式多级离心泵型号直接向博禹泵业公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们博禹泵业的技术专家为您审核把关。

 感谢您访问我们博禹泵业的网站如有任何立式多级管道离心泵的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务.

产品相关关键字: 立式多级离心泵 多级管道泵 GDL管道离心泵 GDL多级离心泵 GDL多级泵
