单级双吸离心泵

简要描述:S型单级双吸泵是新型节能卧式中开泵,供输送清水或物理化学性质类似于水的其他液体,根据用户需求,通过改变单级双吸离心泵的结构及材质可用于输送多泥砂水或各类腐蚀性液体,该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

  • 产品型号:SH型
  • 厂商性质:生产厂家
  • 更新时间:2024-01-22
  • 访  问  量:42019
详细介绍
品牌博禹材质铸铁
性能其他泵轴位置卧式
叶轮结构封闭式叶轮叶轮吸入方式单吸式
扬程14-112m流量133-5500m³/h
叶轮数目1汽蚀余量3-4m
轴功率3.8-7.5kw吸入口径150-1000mm
排出口径150-1000mm

双吸离心泵,单级双吸泵,SH型双吸离心泵

一、 SH型单级双吸离心泵产品概述

  双吸离心泵供抽吸清水或物理化学性质类似于水的其它液体之用。双吸离心泵目前主要分为SH型双吸离心泵和SOW型蜗壳式中开双吸离心泵两种。SH型双吸离心泵被输送液体温度不得高于80℃如果输送的温度更高可以选用SOW蜗壳式双吸离心泵。SH双吸泵适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。

二、SH型单级双吸离心泵结构说明

  单级双吸泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,离心泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

双吸离心泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

双吸离心泵体与泵盖构成叶轮的工作室。在进出水法兰上,制有安装真空表和压力表的管螺孔。水泵进出水法兰的下部,制有放水的管螺孔。

经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。

双吸离心泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。

双吸密封环用以减少水泵压水室的水漏回吸水室。

双吸离心泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。

轴封为软填料密封(根据用户需要可采用机械密封结构)。

三、SH型双吸离心泵型号意义

例如:300S-58A

300-入口直径(mm)

S型

58-设计点扬程(m)

A-叶轮外径改变标志

四、SH型双吸离心泵结构图

双吸泵结构图双吸泵优点双吸离心泵信息双吸离心泵结构图双吸泵内部结构图双吸泵叶轮

五、SH型双吸离心泵性能参数

双吸泵参数双吸离心泵参数SH双吸泵参数

六、SOW蜗壳式双吸离心泵产品用途

SOW双吸离心泵

SOW蜗壳式双吸离心泵是在SH型双吸泵基础上优化设计的一款新型双吸泵类产品,主要用于输送温度不高于105℃的清水或理化性质类似于水的液体。适用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶、炼油工业(一般性液体)等输送液体的场合。

七、SOW蜗壳式双吸离心泵工作条件:

     1.允许工作压力为2.5MPa,入口压力+泵扬程小于等于2.5MPa.根据泵壳承受的zui大压力,泵体和泵盖材质采用灰口铸铁(1.6MPa),球墨铸铁(2.0MPa),铸钢(2.5MPa),在订货时注明泵的输送介质的情况或所需材质.

2.介质:温度小于等于105度的清水或物理化学性质类似清水的其他液体.(固体颗粒小于等于80mg/L)

出口直径:  DN=80--500mm

流量:    50--4200 m3/h(额定点)

扬程:    7.6--160(额定点)

许用工作压力:  2.5MPa

许用试验压力:  3.75MPa

八、SOW蜗壳式双吸离心泵型号意义:

SOW 150-360  (I) A  (B ,C)

SOW表示:蜗壳式中开双吸离心泵

150表示:泵出品直径

360表示:叶轮名义直径

(I)表示: 扩大流量型

A(B,C)表示:  叶轮经*(二,三)次切割

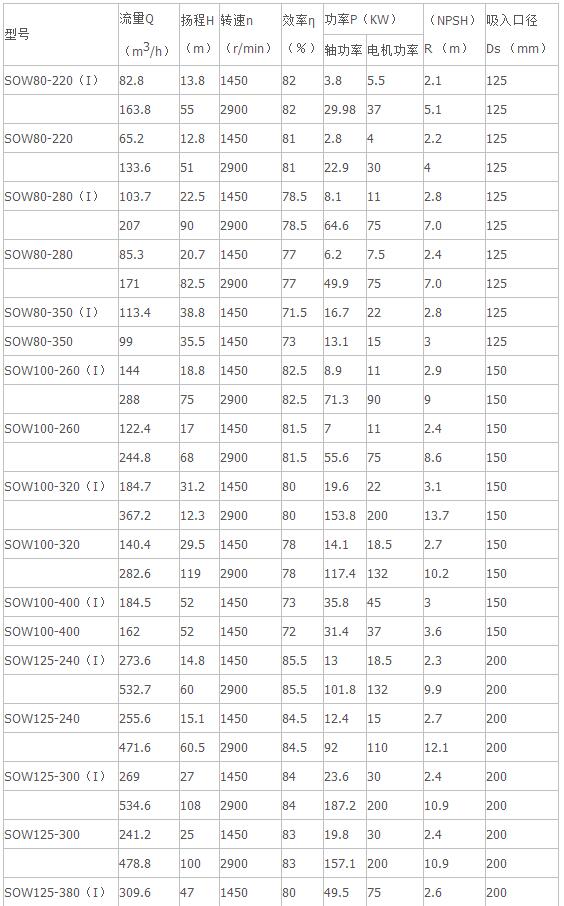

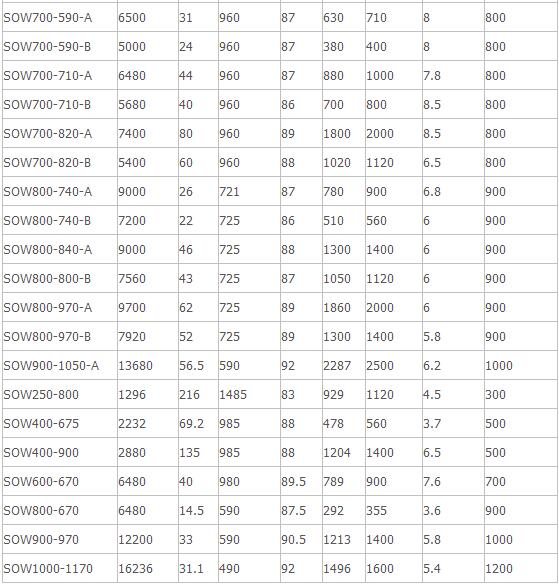

九、SOW双吸离心泵性能参数

SOW双吸泵参数SOW双吸泵型号参数SOW双吸离心泵参数表SOW双吸离心泵型号参数

十、SH型双吸离心泵订货须知

一、①产品名称与双吸离心泵型号②双吸离心泵口径③双吸离心泵扬程(m)④双吸离心泵流量⑤双吸离心泵电机功率(KW)⑥双吸离心泵转速(r/min)⑦双吸离心泵电压〔V〕⑧双吸离心泵材质⑨双吸离心泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的双吸离心泵产品型号,请按双吸离心泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们博禹泵业的技术专家为您审核把关。
