自吸式离心油泵

简要描述:CYZ-A型自吸油泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等,自吸式离心油泵分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃~80℃,如输送化工液体可改用耐腐蚀机械密封。

  • 产品型号:CYZ-A型
  • 厂商性质:生产厂家
  • 更新时间:2024-01-22
  • 访  问  量:33381
详细介绍
品牌博禹驱动方式电动
泵轴位置卧式扬程10-80m

 自吸油泵,自吸式油泵,自吸离心油泵

一、CYZ-A自吸式离心油泵产品概述

博禹公司生产的自吸油泵是根据有关技术资料经消化、吸收、改进后研制而成的产品,自吸式油泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如改用耐腐蚀机械密封和不锈钢材质还可适用于化工、制药、酿造、电镀、印染、造纸、电力矿山等,是一种高效节能自吸泵

CYZ型自吸油泵主要分为带联轴器形式的自吸油泵和直联式自吸油泵两种,带联轴器形式的自吸油泵属于zui早的自吸离心油泵产品,电机与泵体之间靠联轴器连接,整机外形尺寸比直联式自吸油泵要大,所以直联式自吸油泵的特点就是整机结构紧凑安装使用占地面积小,而且整机运行时振动及噪音相对较小。

CYZ型联轴式自吸油泵照片如下

自吸油泵

CYZ型直联式自吸油泵照片如下

自吸离心油泵

二、CYZ-A自吸油泵产品特点

1、自吸离心油泵具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长,并具有其它泵所不具有的自吸功能等特点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。具有“一次引流,终身自吸”功能,用于油轮或船用油泵时,可兼作扫舱泵,扫舱效果良好。
2、自吸油泵是选用优质材料精作而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀因此简化了管路系统,又改善了劳动条件。

自吸油泵特点自吸离心油泵特点自吸离心油泵特点CYZ自吸油泵特点自吸油泵电机自吸油泵电机转子自吸油泵泵头自吸油泵轴承自吸油泵泵头自吸离心油泵实物

三、CYZ-A自吸油泵工作条件

流量: 3~500m 3 /h
扬程:10~80m
 工作温度:-15℃ ~+ 120℃
 环境温度:≤+40℃转速:1450/2900r/min
材质:铸铁、不锈钢
密封:耐腐机械密封

自吸油泵使用范围

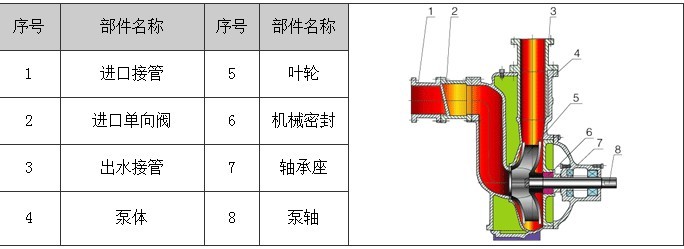

 CYZ-A自吸油泵结构图

自吸油泵结构图

 五、CYZ-A自吸油泵型号及性能参数表

自吸油泵性能参数

 六、CYZ-A自吸油泵的使用

起动前的准备及检查工作:
  1.本系列抽油泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果
  采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足
  之。
  2.检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体
  内注入储液,不应在储液不足的情况下启动运转,泵则不能正常工作,且易损坏机械密封。
  3.检查泵的转动部件是否有卡住磕碰现象。
  4.检查泵体底脚及各联结处螺母有无松动现象。
  5.检查泵轴与电动机主轴的同轴度或平行度。
  6.检查进口管路是否漏气,如有漏气,必须设法排除。
  7.打开吸入管路的阀门,稍开(不要全开)出口控制阀。

.停泵
  1.首先必须关闭吐出管路上的闸阀。
  2.使泵停止转动。
  3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。

七 、CYZ-A自吸油泵故障原因及解决方法



故障形式

产生原因

排除方法

自吸油泵不出油

1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出

1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出

自吸油泵杂音和振动较大

1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进出管路内有杂物
6.泵与电动机两者主轴不同心

1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度

自吸油泵出油量不足

1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低

1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速

自吸油泵轴功率
消耗过大

1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住

1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物

八、CYZ-A自吸式离心油泵订货须知:
一、①产品名称与自吸式油泵型号②自吸式油泵口径③自吸式油泵扬程(m)④自吸式油泵流量⑤自吸式油泵电机功率(KW)⑥自吸式油泵转速(r/min)⑦自吸式油泵电压〔V〕⑧自吸式油泵吸程(m)⑨自吸式油泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的自吸式油泵产品型号,请按自吸式油泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们博禹泵业的技术专家为您审核把关。
