 首页>>自吸泵型号>>磁力泵型号参数_磁力泵选型_磁力泵图片>>不锈钢磁力泵型号选型>>不锈钢卧式磁力泵
自吸泵型号

不锈钢卧式磁力泵

点击放大
产品型号:
CQ型
产品报价:
产品特点:
不锈钢磁力泵,cq型磁力泵选用耐腐蚀、高强度的不锈钢材质作为制造材料,因此不锈钢卧式磁力泵具有良好的抗腐蚀性能,并可以使被输送介质免受污染,不会出现任何的泄露现象。
  CQ型不锈钢卧式磁力泵的详细资料:

不锈钢磁力泵,CQ型磁力泵,CQ磁力泵

一、CQ型不锈钢卧式磁力泵产品概述

不锈钢磁力泵是磁力泵类设备中的一种,主要是针对离心泵容易出现泄露现象而改进的一款磁力驱动泵产品。该系列不锈钢磁力泵主要分为两种一种是CQ型磁力泵另一种是CQB型不锈钢磁力泵,CQ型磁力泵和CQB型磁力泵的主要区别在于CQ磁力泵体积偏小整个泵安装过程中只需要固定电机底座就能运行使用、流量从0.9m3/h-51m3/h之间任意选择、扬程从2-50米之间可供选择、耐温度在100度以内(如果做成风冷型可以耐到200度),而CQB型磁力泵耐温度更高,普通型可以耐温120度、水冷型可以耐到300度以内,电机与泵采用一个公用底座组成,流量范围从3.2m3/h-100m3/h,扬程从12.5-80米之间可供选择。

耐高温不锈钢磁力泵图片如下:

耐高温不锈钢磁力泵

二、CQ型不锈钢卧式磁力泵主要用途

   CQ型磁力泵广泛适用于输送腐蚀性的或不允许污染的、不含铁磁杂质和固体颗粒的介质,特别适用于输送易燃易爆易挥发的液体和有毒、有害、强腐蚀及贵重介质的输送。CQ型不锈钢磁力泵适用介质温度在100度以内,如温度更高可以选用耐高温磁力泵产品。

三、CQ型不锈钢磁力泵结构图及CQ型不锈钢磁力泵图片

1、CQ型磁力泵图片

CQ型不锈钢磁力泵

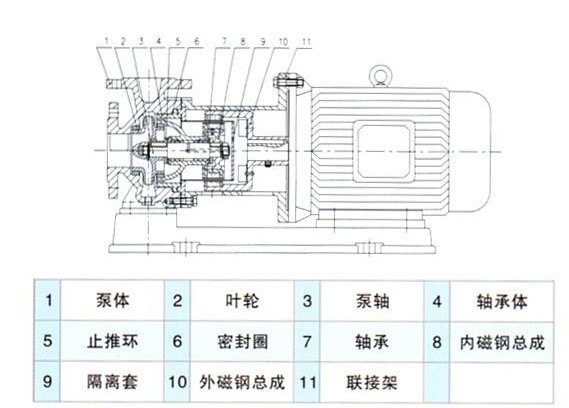

2、CQ型不锈钢磁力泵结构图

CQ型磁力泵结构图

3、CQB型不锈钢磁力泵图片

4、CQB不锈钢磁力泵结构图

CQB不锈钢磁力泵结构图

四、CQ型不锈钢磁力泵型号意义

1、CQ型磁力泵型号意义

例如:40CQ-20P
40-泵进口直径(mm)
CQ-磁力驱动泵
20-工作扬程(m)
P-材质为不锈钢

2、CQB型不锈钢磁力泵型号意义

五、CQ系列不锈钢磁力泵性能参数表

1、CQ型磁力泵型号参数


型 号

口径(mm

流量 (m3/h)

扬程 (m

汽蚀余量 (npsh)rm

电机功率 (kw)

转速 (r/min

电源电压 (v

进口

出口

14cq-5

14

10

1.2

5

6.0

0.12

2900

220/380

16cq-8

16

12

1.8

8

6.0

0.18

220/380

20cq-12

20

12

3

12

6.0

0.37

380

25cq-15

25

20

5.4

15

6.0

1.10

380

32cq-15

32

25

6.6

15

6.0

1.10

380

32cq-25

32

25

4.8

25

5.5

1.10

380

40cq-20

40

32

10.8

20

4.0

2.2

380

40cq-32

40

32

11.5

32

4.0

4

380

50cq-25

50

40

14.4

25

4.0

4

380

50cq-40

50

40

13.2

40

4.0

4

380

50cq-50

50

32

7.8

50

4.0

5.5

380

65cq-25

65

50

16.8

25

4.0

5.5

380

65cq-32

65

50

27

32

4.0

7.5

380

2、CQB型磁力泵型号参数


型 号

口径(mm

流量 (m3/h)

扬程 (m

汽蚀余量 npshrm

转速 (r/min

电机功率 (kw)

进口

出口

32CQB20-125

32

20

3.2

20

5.0

2900

1.1

32CQB20-160

32

3.5

1.5

40CQB25-105

40

25

6.3

12.5

6.0

1.1

40CQB25-125

20

6.0

2.2

40CQB25-160

32

3.5

3

40CQB25-200

50

3.5

5.5

50CQB40-85

50

40

12.5

8

3.5

1.1

50CQB32-105

32

12.5

3.5

2.2

50CQB32-125

20

3.5

3

50CQB32-160

32

3.5

4

50CQB32-200

50

3.5

7.5

50CQB32-250

80

3.5

15

65CQB50-125

65

50

25

20

4.0

5.5

65CQB50-160

32

4.0

7.5

65CQB40-200

40

50

4.0

15

65CQB40-250

80

4.0

22

80CQB65-125

80

65

50

20

4.0

7.5

80CQB65-160

32

4.0

15

80CQB50-200

50

50

4.0

18.5

80CQB50-250

80

4.0

37

100CQB80-125

100

80

100

20

4.0

15

100CQB80-160

32

4.0

22

100CQB65-200

65

50

4.0

37

100CQB65-250

80

4.0

55

六、CQ型磁力泵安装尺寸表

磁力泵安装尺寸

CQ型不锈钢磁力泵安装尺寸表

型号

a

b

c

d

e

f

g

h

j

a

k

m

n

机座 螺孔

p

p1

q

q1

φ

φ

管 子 连 接

08cq-2

63

48

45

55

38

200

105

45

15

84

80

24

16

φ6

-

-

-

-

-

-

10cq-3

63

48

45

55

38

200

105

45

15

84

80

24

16

φ6

-

-

-

-

-

-

14cq-5

90

71

95

107

53

270

120

56

16

130

130

37

18

φ7

-

-

-

-

-

-

16cq-8

90

70

80

125

55

320

160

65

18

115

140

40

22

φ11

-

-

-

-

-

-

20cq-12

100

80

105

130

59.5

340

160

73

18

130

160

65

26

φ12

-

-

-

-

-

-

25cq-15

125

100

140

189.5

67.5

460

205

90

-

160

240

71.5

-

φ12

75

65

100

90

120

10

法 兰 连 接

32cq-15

125

100

140

189.5

67.5

460

205

90

-

160

240

71.5

-

φ12

90

75

120

100

12

10

32cq-25

125

100

140

189.5

67.5

460

230

90

-

160

260

85

-

φ12

90

75

120

100

12

10

40cq-20

140

120

155

235

75

545

220

100

-

180

290

78.5

-

φ12

100

90

130

120

14

14

40cq-32

190

140

190

271

80

620

260

112

-

245

336

91

-

φ12

100

90

130

120

14

14

50cq-25

190

140

190

271

80

620

260

112

-

245

336

91

-

φ12

110

100

140

130

14

14

50cq-40

190

140

190

271

80

620

260

112

-

245

336

91

-

φ12

110

100

140

130

14

14

65cq-25

216

140

200

305

90

695

300

132

-

280

350

91

-

φ12

130

110

160

140

14

14

65cq-35

216

140

200

360

76

720

292

120

-

280

350

90

-

φ12

130

110

160

140

14

14

80cq-35

254

210

-

-

-

890



160

-

-

-

-

-

φ12

-

-

-

-

14

14

80cq-50

254

210

-

-

-

890



160

-

-

-

-

-

φ12

-

-

-

-

14

14

七、CQ型不锈钢磁力泵安装和使用

 1、应水平安装,不宜竖立,塑料磁力泵泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必朝 上。

2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底 阀。

3、使用前应进行检查,电机风叶转动要灵活,无卡住无异常声响,各紧固件要紧固。 4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。

、CQ型不锈钢磁力泵使用注意事项

1、因轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时 所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

3、在使用中环境温度应小于40℃,电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表)。的使用温度<60℃,不锈钢磁力泵的使用温 度<100℃,输送吸入压力不大于0.2mpa,最大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。 6、磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向 窜动1.5~2mm时,应 更换轴承和轴向动环。

九、不锈钢磁力泵故障原因及排除方法

故障形式

故障产生原因

故障排除方法

不出水

 1、反转

 改变电机接线

 2、进水管道漏气

 杜绝漏气

 3、泵腔蓄水太少

 增加蓄水量

 4、电压太高,启动时联轴器打滑

 调正电压

 5、吸程太高

 降低砂安装位置

流量不足

 1、吸入管径太小

 调换进水管

 2、泵叶轮流道阻塞

 清洗叶轮

 3、扬程过高

 开大出水阀

 4、转速太低

 恢复额定转速

扬程过低

 1、流量过大

 关小出水阀

 2、转速太低

 恢复额定转速

噪音太大

 1、轴严重磨损

 更换泵轴

 2、轴套严重磨损

 更换轴套

 3、驱动磁钢杯与隔离套接触

 拆除泵头重新组装

漏液

 o型密封圈损坏

 更换o型密封圈

如果输送的液体属于酸性介质建议选用氟塑料磁力泵更为合适。

感谢您访问我们博禹泵业专业的上海水泵厂网站,如有任何不锈钢磁力泵疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
