 首页>>自吸泵型号>>隔膜泵型号参数_隔膜泵选型_隔膜泵图片>>电动隔膜泵型号选型>>电动隔膜泵结构图及工作原理
自吸泵型号

电动隔膜泵结构图及工作原理

点击放大
产品型号:
DBY型
产品报价:
产品特点:
DBY电动隔膜泵是一种新型的泵种,目前由于在隔膜材料上取得了突破性的进展使得各行各业对隔膜泵类的应用也越来越广泛,在一些重要的领域采用电动隔膜泵以取代部分离心泵、自吸泵、螺杆泵等泵类产品.文中主要介绍了电动隔膜泵结构图及工作原理等信息。
  DBY型电动隔膜泵结构图及工作原理的详细资料:

电动隔膜泵,DBY电动隔膜泵,DBY隔膜泵

一、电动隔膜泵结构图及工作原理概述
  电动隔膜泵是博禹参照进口同类电动隔膜泵样机、结合自身产品的优点,优化改进而成更为理想的电动隔膜泵产品,相关性能参数完全达到进口电动隔膜泵的参数。

二、DBY电动隔膜泵工作原理

 电动隔膜泵工作原理是采用摆线针轮减速机传动,通过曲轴滑块几个带动隔膜片作来回往复工作,使泵腔里面的的液体不断的被吸进来和输送出去。

三、DBY电动隔膜泵优点

DBY电动隔膜泵在流量0.5~20m3/h、扬程O~30m范围内均可调节大小,口径l0~l00mm。根据所抽送的介质,过流部件可选用铸铁、不锈钢、衬胶等。隔膜分为氯丁橡胶、氟橡胶、丁qing橡胶、聚四氟乙烯等,可以满足不同用户的要求。

四、DBY电动隔膜泵图片

电动隔膜泵

五、DBY电动隔膜泵特点:
    1、电动隔膜泵可以输送任何流动的液体,也能输送一些不容易流动的介质,输送可靠。
    2、可以不用灌引水,而且有自吸能力,自吸能力可达5m,所以安装时进口不需要底阀,只要进口管直接伸人介质中,就可以使用,安装及其方便。
    3、电动隔膜泵通过性能好,且输送介质流动平稳。允许有颗粒介质通过,DN100口径的最大通过颗粒直径可以10mm,这是一般离心泵类所不能达到的。
  4、无泄漏。由于隔膜将输送的介质和传动机械件分开.使得介质绝对不会泄漏,此性能可被广泛应用于抽送有毒、易挥发或腐蚀性介质的场合,鼠不会造成环境污染和人身安全。
    5、使用寿命长。因泵本身无轴封,在运行过程中磨损相对减少,使得整机使用寿命大大增加。
    6、由于该结构紧凑,而且将转动变为滑动,使得整机运行噪声低、振动小。
    7、可输送较高黏度的介质而不影响泵的性能。

六、DBY电动隔膜泵主要用途:
1、能输送含有毒性的介质和易燃易挥发的液体。
2、选用不锈钢材质的泵体、四氟膜片及球和球座也可以输送含有强酸、强碱、强腐蚀性的液体。
3、也可已输送100℃以内的高温介质。
4、而且也作为各种压滤机前级送压设备作为压滤机专用泵使用。
5、作为热水回收及循环之用。
6、电动隔膜泵也可以作为油罐车、油库、油品的装卸之用能输送各类油类介质。
7、电动隔膜泵可以用作食品行业例如吸果汁、土豆泥、巧克力等。
8、输送油漆、树胶、颜料粘合剂。
9、各种橡胶、浆乳胶、有机溶剂、填料。
10、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
13、各种特殊介质的吸送。

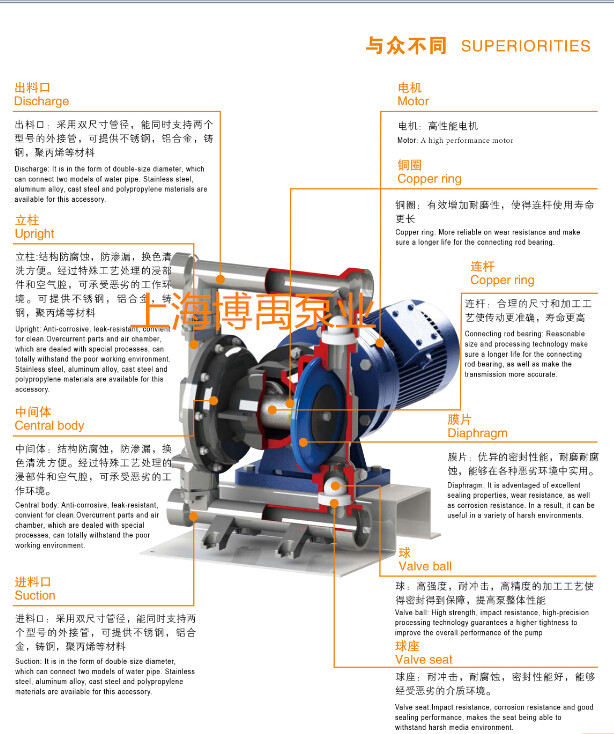

七、电动隔膜泵结构图及工作原理(电动隔膜泵结构图)

电动隔膜泵结构图

八、DBY电动隔膜泵型号参数

型号

流量
(m3/h)

吸程
(m)

扬程 (m)

出口压力
(kgf/cm2)

电动功率
转/KW

使用温度℃

泵进出口
尺 寸

重量
kg

铸铁

不锈钢

DBY-10

0.5

3

30

3

1450/0.55

90

150

3/8" 丝扣

50

DBY-15

0.75

3

30

3

1450/0.55

90

150

1/2" 丝扣

50

DBY-25

3.5

4

30

3

1450/1.5

90

150

1" 丝扣

170

DBY-40

4.5

4

30

3

1450/2.2

90

150

11/2"丝扣

180

DBY-50

6.5

4.5

30

3

1450/4

90

150

50mm法兰

400

DBY-65

8

4.5

30

3

1450/4

90

150

65mm法兰

400

DBY-80

16

5

30

3

1450/5.5

90

150

80mm法兰

610

DBY-100

20

5

30

3

1450/5.5

90

150

100mm法兰

610

九、DBY电动隔膜泵订货须知:
一、①产品名称与DBY隔膜泵型号②DBY隔膜泵口径③电动隔膜泵扬程(m)④DBY隔膜泵流量⑤DBY隔膜泵电机功率(KW)⑥DBY隔膜泵转速(r/min)⑦DBY隔膜泵电压〔V〕⑧DBY隔膜泵材质⑨电动隔膜泵
是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的
电动隔膜泵产品型号,请按电动隔膜泵型号直接向博禹泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们博禹泵业的技术专家为您审核把关。

如你觉得电机驱动的隔膜泵不合适您的工况您可以选用气动隔膜泵产品。

 感谢您访问我们博禹泵业的网站我们还是专业的自吸泵生产厂家,如有任何电动隔膜泵结构图及工作原理的疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
